тепловые потери. В различных типах передатчиков выделяющаяся в виде теплоты мощность, которую необходимо отвести от тепловыделяющих элементов и рассеять, составляет от 30 до 80 % мощности, потребляемой от источников питания. Необходимость отвода теплоты от таких элементов определяется в первую очередь ограниченной термостойкостью как конструкций тепловыделяющих элементов, так и используемых в них материалов. Часто требование поддерживать температуру того или иного узла (элемента) радиопередатчика в заданных пределах (иногда очень узких) вызывается необходимостью обеспечить стабильность какого-то электрического параметра передатчика, например рабочей частоты, и т. д.

Наиболее мощными источниками тепловыделения в передатчиках СВЧ являются аноды и коллекторы генераторных приборов, их катодные и сеточные выводы, кристаллы твердотельных генераторов, резонансные и замедляющие системы, развязывающие приборы, обмотки фокусирующ} х электромагните в (соленоидов). В мощных генераторных приборах основная часть теплоты выделяется на анодах (коллекторах), но из-за рассеяния электронных потоков и оседания части электронов на корпусах приборов, замедляющих системах и других элементах конструкции на них также может наблюдаться значительное тепловыделение.

Системы охлаждения в передатчиках предназначены для отвода излишней теплоты от тепловыделяющих элементов. Построение систем охлаждения определяется применяемым способом теплоотвода Эти способы могут быть основаны на использовании эффектов теплопроводности и естественной конвекции воздуха, вынужденной конвекции воздуха, вынужденной жидкостной конвекции, поверхностного кипения, конденсации в тепловых трубах. Количественно процесс теплоотвода при различных способах можно описать уравнением

Ротв = С5АГ, (13.14)

где Ротв - мощность, отводимая от тепловыделяющего элемента с поверхностью теплообмена 5 при разности температур теплоносителя и поверхности тепловыделяющего элемента АГ, °С, С - коэффициент теплообмена (табл. 13.1). Значения этого коэффициента дают возможность оценить применимость того или иного способа для отвода тепловой мощности в заданных условиях (S и AT).

Таблица 13.1

Теплоотвод с естественным охлаждением не требует специальных систем и применяется в передатчиках малой мощ--ности - до нескольких десятков - сотен Вт.

Принудительное воздушное охлаждение широко применяют для создания систем охлаждения передатчиков СВЧ с выходной мощностью в несколько киловатт. В этом случае системы охлаждения достаточно просты по конструкции, удобны для обслуживания, экономичны. Аноды и коллекторы генераторных приборов, охлаждаемых этим способом, имеют выводы с воздушными радиаторами, через которые продувают охлаждающий воздух. На рис. 13.18 показана конструктивная схема воздушного охлаждения генераторного прибора, в котором на анод (коллектор) подается высокое напряжение питания. Для обеспечения электрической прочности в систему охлаждения включен трубчатый керамический изолятор 3, выполняющий одновременно роль воздуховода и опорного изолятора крепления генераторного прибора. В одной из труб воздуховода обязательно помещают аэроконтакт 5, подвижная лопасть которого поворачивается под действием воздушного потока, замыкая или размыкая соответствующие контакты, включенные в систему УБС. Такую же роль могут играть и центробежные контакты, устанавливаемые в двигателе вентилятора 7. Как правило, воздушные системы охлаждения работают как вытяжные, засасывая воздух

у тепловыделяющего элемента и выбрасывая его через вентилятор. В качестве последних применяют высокооборотные вентиляторы с электроприводом-центробежные для-создания больших напоров при малых расходах воздуха и осевые для малых напоров и при больших расходах воздуха. Необходимый для отвода 1 кВт мощности расход, воздуха зависит от площади радиатора и составляет до

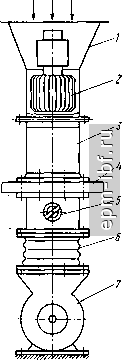

Рис. 13.18. Схема воздушного охлаждения анода (коллектора) генераторного прибора:

/ - воздухозаборник; 2- анодный (коллекторный) радиатор генераторного прибора, 3 - трубчатый керамический изолятор; 4 -элемент каркаса (шасси), 5 - аэроконтакт,6- брезентовая звукопоглощающая труба; 7 - вентилятор

Рис. 13.19. Схема конструкции теплообменника для жидкостного охлаждения анода (коллектора) генераторного прибора:

/-генераторный прибор; г-его анод (коллектор); 3-уплотнение: 4-внутренний цнлнндр теплообменника (рубашка); 5 - наружный цилиндр теплообменника (корпус); входной н вцхоДной гидроразъемы

1 мУмин И более. Расход мощности в системе принудительного воздушного охлаждения (питание электропривода) 0,1 - 0,2 кВт на 1 кВт отводимой мощности.
