и большие фидерные тракты существенно снижают относительную долю размеров магнитной системы в габаритах прибора. Однако уже при средних уровнях мощности необходимо уменьшать размеры ферритового диска. С этой целью в область У-разветвления или в плечи К-циркуля-тора включают реактивные элементы, а полосковое разветвление выполняют в виде замедляющей структуры и т. д., этим добиваются снижения резонансной частоты полоскового резонатора.

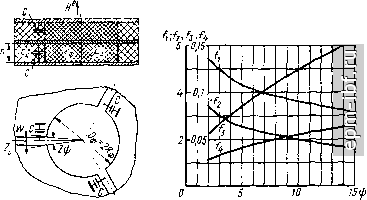

Рнс. 14.16. Схема полоскового У-цнркулятора с емкостями

Рис. 14.17. Функции Д ад, h W),

Один из простейших способов - применение емкостных элементов, включенных во все плечи У-циркулятора (рис. 14.16). Уравнения циркуляции для данного случая при feJ ?ф < 0,5; k/[i < 0,1 имеют вид

/г/Яо = 0,00153 1 [/з Ш -f {kRf h

(14.12)

где 1/?ф = 2п/?ф1/вфИ1Ао; С -емкость, включенная в каждое из плеч, выражена в пФ; (я)), (iji), /з fi () - функции угла связи = arcsin [W/{2Ri], представленные на рис. 14.17.

По уравнениям (14.12) совместно с выражениями (14.2) и (14.3) можно рассчитать прибор так же, как и в предыдущем случае.

Общим недостатком приборов с уменьшенными размерами является небольшая полоса рабочих частот - единицы процентов.

, Микрополосковые конструкции К-цир-куляторов реализуются на основе тех же расчетных соотношений, что и полосковые. Эти конструкции в значительной степени удовлетворяют современным требованиям к мас-согабаритным характеристикам, технологичности и надежности. Основой конструкции таких приборов является ферри-товая или ферритодиэлектрическая подложка с нанесенной на ее поверхности полосковой схемой (рис. 14.18).

.А-А

Рис. 14.18. Конструктивные схемы микрополосковых К-циркуляторов

Сплошные подложки применяют в приборах сантиметрового и коротковолновой части дециметрового диапазонов длин волн, работающих в дорезонансной области подмагничивающих полей. В приборах дециметрового диапазона, работающих в зарезонансной области, используют ферри-тодиэлектрические подложки. Форма подложки может быть прямоугольной или иметь 120°-ную симметрию, что обеспечивает лучшую симметрию электрических характеристик прибора. Используемые на практике подложки имеют толщину 0,5-2 мм.

§ 14.5. РАЗВЯЗЫВАЮЩИЕ ПРИБОРЫ

ДЛЯ ЭЛЕКТРОВАКУУМНЫХ ГЕНЕРАТОРОВ

ИНТЕГРАЛЬНОГО ТИПА

В электровакуумных генераторных приборах для формирования электронного потока необходимой конфигурации используют постоянное магнитное поле. Кроме того, как правило, такие приборы необходимо охлаждать. Конструкции же ферритовых развязывающих приборов также включают в себя магнитную и охлаждающую системы. Поэтому появляется возможность существенно уменьшить

массу и габариты передатчика СВЧ, если использовать для генераторного и развязывающих приборов общие системы для создания магнитного поля и охлаждения. В настоящее время разработаны приборы СВЧ интегрального типа, в которых конструктивно объединены электровакуумный генераторный и ферритовый развязывающий приборы с общей магнитной системой, а теплоотвод осуществляется через общую систему охлаждения.

Электродинамическую систему развязывающего прибора с ферритовыми вкладышами можно размещать как внутри вакуумируемого объема генераторного прибора, так и вне его. В первом случае увеличивается электрическая прочность, что особенно важно при работе на высоком уровне импульсной мощности

/ 2 3 4

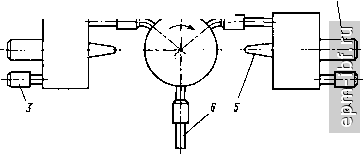

Рис. 14.19. Конструктивная схема усилительной цепочки

Ферритовые приборы, применяемые в генераторах интегрального типа, должны соответствовать специфике конструкции электровакуумного прибора. Рассмотрим конкретный пример. На рис. 14.19 изображена конструктивная схема усилительной цепочки передатчика, состоящая из двух пакетированных с магнитной системой амплитронов / и У-циркулятора 2. Из корпусов амплитронов выступают катодные ножки 4, выводы энергии 3 и штенгели для откачки 5. У-циркулятор со своей магнитной системой и по-
