Основное достоинство индуктивной связи в том, что она не нарушает электрической прочности системы, так как в месте размещения витка связи электрическое поле близко к нулю.

На рис. 3.20 показано размещение витка связи площадью 5св в короткозамкнутой отрезке коаксиальной линии. Центр витка находится на расстоянии /ц от плоскости короткого замыкания. Сопротивление связи для рассматриваемого случая есть сумма сопротивлений взаимоиндукции виток - PC и собственной индуктивности витка Х^в =*

= соМ + coLee, гдб (йМ = 377 sina -сопро-

ср Л

тивление взаимоиндукции, выраженное в омах; г^ = == (D + /4; а - угол между плоскостью витка и плоскостью, в которой лежат касательные к силовым линиям магнитного поля в месте их пересечения с плоскостью витка.

Рис. 3.21. Схема компенсации собственной индуктивности витка связи

Рис. 3.22. Схема кондук-тивной связи нагрузки с короткозамкиутым отрезком коаксиальной линии

Сопротивление собственно индуктивности витка связи рассчитывают с учетом формы витка. Индуктивность круглого витка диаметром из провода круглого поперечного сечения диаметром d, выраженная в нГн, может быть определена следующим соотношением;

1ев = 6,280в[2,31Е (80вЯ)-2].

Индуктивность квадратного витка со стороной квадрата а из круглого провода диаметром d, нГн,

L,b = 8a[2,31g (2аЯ)-0,77].

Расчет индуктивной связи ведут методом последовательных приближений.

Влияние собственной индуктивности витка связи уменьшится, если компенсировать ее последовательно включен-

ным конденсатором (рис. 3.21). Конденсатор может быть заменен короткозамкнутым емкостным шлейфом. Компенсирующая емкость определяется из условия резонанса: (oL - l/(coCJ = 0.

Как предельный случай индуктивной связи можно рассматривать так называемую кондуктивную связь (рис. 3.22). Площадь витка связи в этом случае определяется контуром 1-2-3-4; причем /ц = lJ2; а = 90°.

Область применения кондуктивной связи ограничена, так как регулировка такой связи затруднена.

Связь через щели (отверстия). Для осуществления этого вида связи необходимо прорезать щели в стенке, отделяющей объем PC от фидерной линии, идущей к нагрузке. При этом связь магнитного типа возможна в том случае, если щель пересекают линии СВЧ-тока, протекающего в стенках PC. Связь электрического типа образуется, когда часть силовых линий СВЧ электрического поля из объема резонатора через щель (отверстие) проходит в объем фидерной линии. Простых конструктивных методов регулировки такой связи пока не существует.

§ 3.6. СПОСОБЫ ПЕРЕСТРОЙКИ РЕЗОНАНСНЫХ СИСТЕМ

Основным способом перестройки по частоте PC, в которых использованы однородные и неоднородные коротко-замкнутые отрезки линий, является плавное изменение их длины. В системах с сосредоточенными емкостными элементами можно для перестройки использовать изменение этих емкостей. Из уравнения (3.3) видно, как можно перестроить PC, выполненные на основе отрезков однородных линий этими способами.

1. Перестройка изменением длины.

Для перестройки PC этим методом необходимо, чтобы в конструкции PC имелись подвижные короткозамыкающие поршни в случае использования отрезков коаксиальных линий, прямоугольных и круглых волноводов и коротко-замыкающие мостики в случае двухпроводных линий.

Широко используют подвижные короткозамыкающие контактные поршни и мостики, в конструкцию которых входят либо плоские, либо спиральные пружины, обеспечивающие надежный контакт проводников.

Пружинные контакты должны иметь малое переходное контактное сопротивление, которое бы не изменялось при

частых перемещениях короткозамыкателя вдоль проводящих стенок PC. Для уменьшения контактного сопротивления надо увеличивать удельное давление. Так как СВЧ-ток протекает по поверхности металлических элементов конструкции, необходимо, чтобы между собой контактировало достаточно большое количество точек на соприкасающихся поверхностях. В пределе эти точки должны сливаться

П'Шеевев))

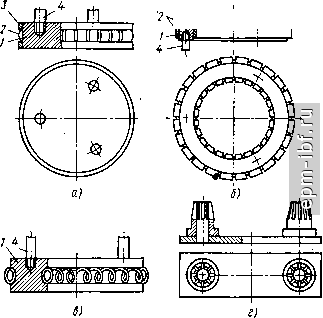

Рис. 3.23. Конструкции контактных короткозамыкающих механизмов:

а - рессорно-пружнниый поршень для круглых резонаторов; б - ламельно-пружннный поршень для коаксиальных линий; - поршень со спиральными пружинами для коаксиальной линии; г - короткозамыкающий мостик о цанговыми контактами

В сплошную линию. Пружинные контактные коротко-замыкатели выполняют обычно из фосфористой или берил-лиевой бронзы. Долговечность и надежность прибора в целом зависят от удачного подбора контактирующих пар материалов. Если проводящие поверхности PC посеребрены, то контактные пружины для увеличения плавности хода рекомендуется хромировать, никелировать или покрывать родием, палладием.
