этому в большинстве случаев в конструкцию автогенератора вводят дополнительные элементы обратной связи между анодно-сеточным и катодно-сеточным контурами.

Принципиальные электрические и конструктивные схемы двухконтурных автогенераторов и генераторов независимого возбуждения отличаются незначительно: в генераторах с независимым возбуждением должна быть предусмотрена связь входной (катодно-сеточной) PC с источником возбуждения, а в автогенераторах - дополнительная обратная связь.

Рис. 6.8. Двухтактная схема р„с. 6.9. Двухтактная

генератора с общим катодом {а) схема генератора с общей и эквивалентная схема его сеткой

анодной PC (б):

Сас ас -~ емкости половин сдвоенного тетрода между анодом и экранирующей сеткой

В некоторых случаях генератор независимого возбуждения можно выполнить по одноконтурной схеме. При этом входная (сеточная) цепь делается нерезонансной.

Если с учетом дополнительных элементов обратной связи реактивность, включенная между анодом и катодом, сохранит емкостный характер (емкость Сак на рис. 6.7), то автогенератор по схеме будет эквивалентен емкостной трех-

точке. Частота генерации в этом случае определяется в основном настройкой анодно-сеточной PC. Коэффициент обратной связи и, следовательно, энергетика генератора сильно зависят от настройки катодно-сеточной PC. Перестройка последней слабо влияет на частоту генерации.

В генераторах коротковолновой части метрового и длинноволновой части дециметрового диапазона волн в качестве PC применяют индуктивные отрезки симметричных двухпроводных линий совместно с межэлектродными емкостями. В этих случаях симметрия PC делает особенно удобной двухтактную схему.

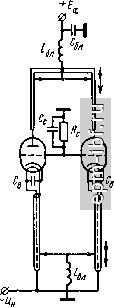

Двойные пентоды и лучевые тетроды со штыревыми выводами электродов используют в длинноволновой части СВЧ-диапазона в схеме с общим катодом (рис. 6.8, а). В двухтактной схеме с общей сеткой, где используют одинарные триоды, напряжение накала на подогреватели подают через трубки-проводники катодно-сеточной линии (рис. 6.9).

Так как емкости между одними и теми же электродами двух ламп (или половинами сдвоенной лампы) одинаковые, то контуры обеих схем симметричны, как это показано для анодного контура на рис. 6.8, б. Середины короткозамыкающих мостиков по СВЧ изолируют от корпуса с помощью блокировочных дросселей. Выравнивающие конденсаторы Св применяют для выравнивания СВЧ-потен-циала и предотвращения излучения через трубки проводников катодно-сеточной линии. Элементы связи с источником возбуждения и с нагрузкой могут быть выполнены различными способами, но они не должны нарушать симметрию схемы.

Принципиальная схема однотактного лампового автогенератора метровых волн показана на рис. 6.10. Анодно-сеточная PC образована индуктивным входным сопротивлением анодной двухпроводной или полосковой линии длиной 4, внутриламповой емкостью и монтажной емкостью анод-корпус прибора . Необходимое автоматическое смещение обеспечивается цепочкой RC. Разделительный конденсатор Ср позволяет подключить источник анодного питания через блокировочный дроссель Lg к началу анодной Линии. Катодно-сеточный контур LJO включает в себя катодный дроссель L, который часто выполняют из посеребренной медной трубки. Щупом регулировки дросселя можно подбирать нужное значение коэффициента обратной связи В режиме с независимым возбуждением дроссель должен быть заменен вторичной обмоткой ВЧ трансформа-

тора, с помощью которого обычно и осуществляется связь катодной, в данном случае входной, цепи генератора с источником возбуждения. Длина проводника, образующего Lk, от вывода катода до заземленной точки должна быть менее четверти длины волны.

В ламповых генераторах на металлокерамических триодах с кольцевыми выводами электродов, как это уже отмечалось, конструктивно удобно использовать в качестве PC короткозамкнутые отрезки коаксиаль- С^ ных и радиальных линий. Труб- Г чатые проводники этих линий не- /Х\

посредственно или через кольцевые блокировочные конденсаторы наде- j3

вают на выводы электродов, так что нет необходимости в дополни-

Ирг

Hi- Гп 1

Рис. 6.10. Схема однотактного автогенератора метровых волн с общей сеткой

Рис. 6.11. Генератор на металлокерамическом триоде с односторонним расположением PC

тельных монтажных проводах в СВЧ-цепях. Находят применение два основных конструктивных варианта таких генераторов: с односторонним и с двусторонним расположением контуров. В первом случае (рис. 6.11) анодно-сеточная линия образована внутренней поверхностью анодной трубы и наружной поверхностью трубы, надеваемой на сеточный вывод. Внутренняя поверхность этой трубы является наружным проводником коаксиальной катодно-сеточной линии. Такая конструктивная схема особенно удобна, когда необходимо обеспечить принудительное воздушное охлаждение анода лампы, причем генератор имеет относительно небольшую длину, так как обе PC - входная и выходная - расположены одна
