лой и квадратной спиральной катушки (рис. 10.13, б, в) либо в виде отрезка МПЛ с большим волновым сопротивлением (рис. 10.13, г).

Варианты. выполнения сосредоточенной емкости показаны на рис. 10.13,5, е, причем емкость (рис. 10.13,5) включена в линию параллельно.

Рис. 10.13. Конструкции сосредоточенных индуктивностей (а-г), емкостей (д-ж):

I - изолирующая прокладка

В некоторых случаях, особенно в длинноволновой части СВЧ-диапазона, используют микроконденсаторы (рис. 10.13, ж), имеющие форму прямоугольного параллелепипеда, две противоположные стороны которого металлизированы и облужены. С возрастанием рабочей частоты увеличиваются технологические трудности изготовления элементов с сосредоточенными параметрами и растут потери в них. Поэтому область применения таких элементов в настоящее время ограничена частотами 2-3 ГГц. Формулы для расчета параметров сосредоточенных элементов сведены в табл. 10.2

Конфигурации наиболее часто используемых распределенных элементов и их эквивалентные схемы без учета паразитных параметров типа краевых емкостей отрезков линий, различного рода неоднородностей (углов, скачкообразных изменений ширины проводников и т. д.) представлены в табл. 10.3. Здесь же даны формулы для расчета их параметров.

Таблица 10.2

* Bee размеры в мм; yv - число витков; b - шаг спирали.

Отметим, что в реальных схемах с распределенными элементами эквивалентные емкости и индуктивности зависят от частоты. Все это вызывает отклонения частотных характеристик цепей от расчетных, причем эти отклонения определяются числом элементов исходной цепи, видом частот ной характеристики, электрическими длинами используемых отрезков. Для цепей с распределенными элементами при чебышевской форме частотной характеристики исходной цепи рекомендуется ограничивать максимальные электрические длины используемых отрезков на центральной частоте рабочего диапазона значением, рассчитываемым по соотношению, рад:

©эл max < 2я/5 - 0,5 ((0 - СО )/(/ мв н) 0,15л,

где п - число реактивных элементов.

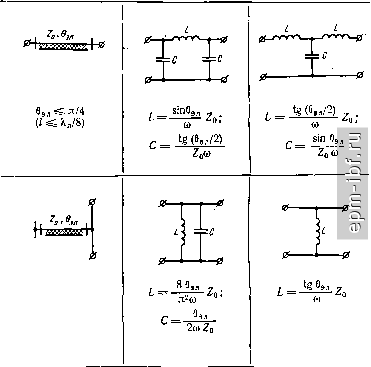

Таблица 10.3

Вид распределенного элемента

Варианты эквивалентной цепи с сосредоточенными элементами н формулы для их расчета

(I >.л/8)

при вэл=п/10; 3,33 2о(, Г (при / в м)

?., а.

бэл л/4 (/sS). /8)

2аз

tge.

при < It/10; С = 3,33 103 - X Х>еэфф, пФ
