Радиоприемная бытовая аппаратура: Блок радиоприемника собран на -транзисторах VT2, VT4, VT5, интегральной микросхеме DA и диодах VDI, VD6. VD7. Входные цепи выполнены на ферритовом стержне магнитной антенны и имеют индуктивную связь с преобразователем частоты. При работе приемника в диапазоне ДВ антенная катушка средних волн L1 подключается параллельно конденсатору Сб. Это сделано для увеличения селективности по дополнительным каналам приема в диапазоне ДВ. При работе приемника в диапазоне СВ антенная катушка длинных волн L3 замыкается накоротко.

Преобразователь частоты собран на транзисторе VT2. Гетеродин выполнен по индуктивной трехточечной схеме. В контурах гетеродина используются катушки L5, L6 (гетеродин СВ) и L7, L8 (гетеродин ДВ). Нагрузкой преобразователя является двух-звенный полосовой фильтр L9C16 и L10C18 с емкостной связью между контурами. Связь полосового фильт1эа со входом первого каскада УПЧ осуществляется посредством катушки связи L11. Для стабилизации амплитуды гетеродина при снижении напряжения питания в базу транзистора VT2 включен опорный диод VDI.

Усилитель промежуточной частоты приемника двухкаскадный, он выполнен на транзисторах VT4, VT5. Первый каскад УПЧ - резонансный, нагрузкой его служит контур L12C21. Первый каскад связан со вторым с помощью катушки L13. Второй каскад УПЧ - апериодический.

Сигнал промежуточной частоты через разделительный конденсатор С26 подается на детектор, выполненный на диодах VD6 и VD7 по схеме диодного интегратора. Нагрузка детектора - переменный резистор R16, являющийся регулятором громкости. Детектор сигнала одновременно служит детектором АРУ. Напряжение АРУ подается через резистор R10 и катушку LII на базу транзистора VT4.

Усилитель звуковой частоты собран на микросхеме DA. Конденсатор С22 является элементом фильтра. Элементы R26, С38, С39 образуют цепь обратной связи, обеспечивающую устойчивую работу усилителя. Резистором R25 устанавливают ток покоя оконечных каскадов микросхемы. Резистор R28 регулирует значение обратной связи, задающее усиление микросхемы.

Принципиальная схема электронного блока управления содержит элементы, обеспе-

чивающие работу часов-будильинка, программного устройства и устройства управления радиоприемником. Основная логическая часть электронного блока выполнена на микросхемах серии К176.

Часы-будильник собраны на микросхемах D4.2, D5-D9 и индикаторе HG. Источником колебаний, определяющим точность хода часов, является генератор, выполненный по емкостной трехточечной схеме с кварцевой стабилизацией частоты. Активным элементом генератора является инвертирующий логический элемент, расположенный в микросхеме D5 (выводы 12 и 13). Режим линейного усиления в нем устанавливается введением ООС по постоянному току через резистор R32. Большое сопротивление этого резистора (22 МОм) обусловлено требованием получить большое нходное сопротивление усилителя при минимальном значении ООС по переменному току, ухудшающей условия возбуждения генератора. Частота возбуждения генератора определяется резонансной частотой кварцевого резонатора В. С помощью под-строечного конденсатора С15 частоту кварцевого генератора можно смещать в небольших пределах. Номинальное значение частоты 32 768±0,38 Гц. С помощью микросхемы частота кварцевого генератора делится на 15. Полученные в результате деления импульсы частотой 1 Гц (вывод 4) подаются для дальнейшего деления в 60 раз на вывод 7 микросхемы D5. Импульсы с периодом 1 мин с вывода 10 микросхемы D5 через резистор R34 поступают на вход микросхемы D7.

Микросхема D7 представляет собой два счетчика импульсов (часы-будильник) с мультиплексным двоичным выходом и устройство сравнения, которое выдает сигнал при совпадении информации в обоих счетчиках. В рабочем режиме с выходов А, В, С, D (выводы 13-15, 1) последовательно выдается двоично-десятичный код каждого разряда часов и минут текущего времени. Разряды выходного мультиплексора переключаются с частотой 512 Гц с помощью импульсов, поступающих на вход С2 (вывод 10) микросхемы D7 с микросхемы D5 (вывод 11).

Управление режимом работы микросхемы D7 производится с помощью стробиру-ющих импульсов, поступающих на ее вход V2 (вывод ) с выводов /, 3, 15 микросхемы D5 через D4.2. В зависимости от временного положения стробирующих импульсов, поступающих через ключи, выполненные на микросхеме D4.2, и смеситель на диодах VD23~VD25, микросхема D7 работает либо в режиме установки часов (при нажатой кнопке S5), либо в режиме установки минут (при нажатой кнопке S6), либо выдает информацию о времени включения будильника (при нажатой кнопке S7). Время включения будильника устанавливается также кнопками S5 и S6 при нажатой кнопке S7. В режимах установки часов или минут микросхема осуществляет пере-

счет в часовых или минутных разрядах импульсов частотой 2 Гц, поступающих на ее вход VI (вывод 9) с вывода б микросхемы D5.

Ключевые каскады на микросхеме D4.2 введены в устройство для уменьщения длины проводников, по которым подаются им-

пульсные сигналы, с целью уменьшения радиопомех. Ключевые каскады управляются с помощью потенциальных команд, поступающих на их входы X с кнопок S5, S6 или 57,

Двоично-десятичный код часов и минут, формируемый на выходе микросхемы D7,

итид! KiBiKHt не ,

У8Л2-7А

CS>;

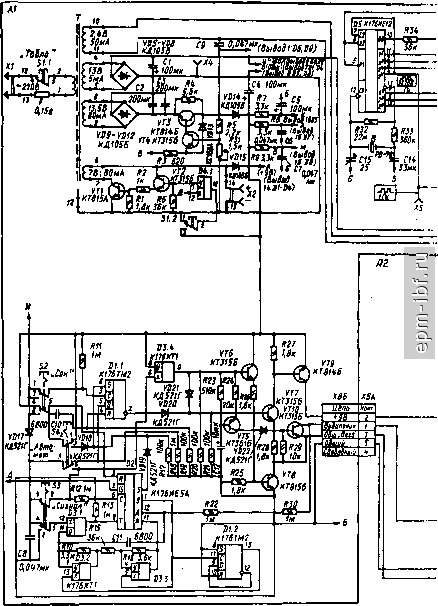

Puc. 1.1. Принципиальная алектрическая схема радиоприемников Вега-407 и Электроника Р-403

преобразуется дешифратором D8 в код для семисегментного индикатора и подается на аноды индикатора HG через высоковольтные ключевые каскады, расположенные в микросхеме D9. Сеточные напряжения четырехзначного индикатора HG коммутиру-

ются стробирующими импульсами микросхемы D5 (выводы /, 2, 3, 15) синхронно с появлением информации о соответствующих разрядах часов или минут на выходах микросхемы D7. Высоковольтные ключевые каскады, расположенные в микросхемах D6
