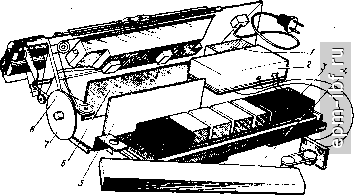

Рис. 5.35. Расположение печатных плат и блоков радиоприемной части музцентра

Такт-001-стерео :

/ - плата сенсоров; 2-блок УКВ; 3 - плата УПЧ-ЧМ; 4-магнитная антенна; 5 - стереодекодер; 6 - плата индикации; 7 - ВШУ; 8 - плата тракта AM

; прижимного ролика 13, каретки 33 с электромагнитными головками 12, 18; электромагнита 6, приводов перемотки 9, 35; счетчика расхода ленты 7.

Транспортирование магнитной ленты в режимах Воспроизведение , Запись осуществляется кинематической парой ведущий вал - прижимной ролик. Ведущий вал жестко соединен с маховиком и приводится во вращение посредством ременной передачи от ведущего привода.

Перемещение каретки с магнитными головками осуществляется с помощью электромагнита.

Перемотка ленты в обоих направлениях производится с помощью боковых приводов 9 и 35, включающих в себя электродвигатели с установленными на валах муфтами. В режимах Воспроизведение , Запись муфта подающего (левого) бокового привода разомкнута.

Счетчик расхода ленты 7 служит для обеспечения поиска нужного участка магнитной ленты. Счетчик через ремень 8 соединен с осью правого бокового приемного привода 9.

Расположение деталей на печатных платах усилителя записи - воспроизведения (У5), ограничителя шума (УЗ, У4), генератора стирания и подмагничивания (Уб) приведены на рис. 5.42.

Блоки усилительно-коммутационного устройства расположены на шасси музыкального центра (рис. 5.43).

Выходные транзисторы оконечных усилителей непосредственно закреплены на радиаторе и изолированы от корпуса слюдяными прокладками. Провода, соединяющие отдельные платы, узлы и блоки между собой, уложены в жгуты.

Расположение деталей на печатных платах блока управления (У5), блока сенсоров (У4], ограничителя амплитуды (У9), блоки 332 защиты (У8), оконечных усилителей (Уб,

У7), выпрямителя (У1), стабилизации (УЗ, У2) приведены на рис. 5,44-5.46.

Моточные данные контурных катушек индуктивности, дросселей и трансформаторов приведены в табл. 5.8 и 5.9.

Разборка и сборка. Для разборки музыкального центра необходимо:

отключить от сети;

снять заднюю стенку И, отвинтив пять винтов (рис. 5.47);

сиять диск ЭПУ 7, отвинтить винты 8 и, приподняв ЭПУ 9, соединить разъемы четырех кабелей;

сиять верхнюю панель б с крышкой; отвинтить винт 2; поднимая за передний край, повернуть панель на осях на угол 20-25° и, перемещая крышку вверх и назад, вывести оси их зацепления с направляющими в шасси;

снять ручки регуляторов громкости, тембров и баланса 1 и отсоединить переднюю панель 4, слегка отжав боковые стенки;

снять магнитофонную панель, отвинтив два винта с левой стороны, ослабив установочный винт с правой стороны и отключив два разъема;

снять радиоприемную часть, отвинтив три крепежных винта и два винта крепления планки разъемов подключения внешней антенны, отключить подходящие к блоку РПУ два разъема, вилку питания и разъем магнитной антенны.

Сборка музыкального центра осуществляется в обратной последовательности.

Разборку магнитофонной панели для ремонта лентопротяжного механизма необходимо проводить в следующем порядке (рис. 5.48):

отвинтить два винта 1 и откинуть панель с приборами; отвинтить три винта 2 и откинуть лентопротяжный механизм с экраном влево; отвинтить два винта 3 крепления платы усилителя и переместить ее вправо вверх, а затем зафиксировать в верти-

и

-023-

-ИЯЬ- Е2

-АУУДУ-

-(5XD-

-1 -IV1SV~

I lEZDn

л

-ШП- -йЕП-

-иль Eaf4

о

1Ш

\сг2.

-ту- \CH I Ш I -ДПТУ

ф

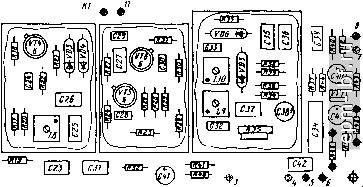

Рис. 5.36. Расположение радиоэлементов на печатных платах блока УКВ (а), УПЧ-ЧМ (б) музыкальибгб центра Такт-001 -ctepeo>

сзе

13 ; 15 16 о 17 Id 19 го ZI гг

@ @ @ @ @ @ ©©© @

0-I /гг; (-о

© © © © 27 26 is 2t

© Z3

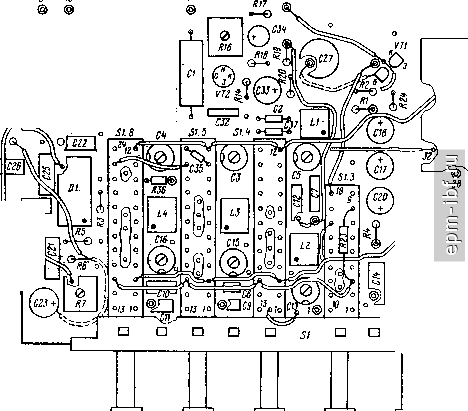

Puc. 5.37. Расположение узлов н деталей на печатной плате тракта AM музыкального

центра Такт-001-стерео
