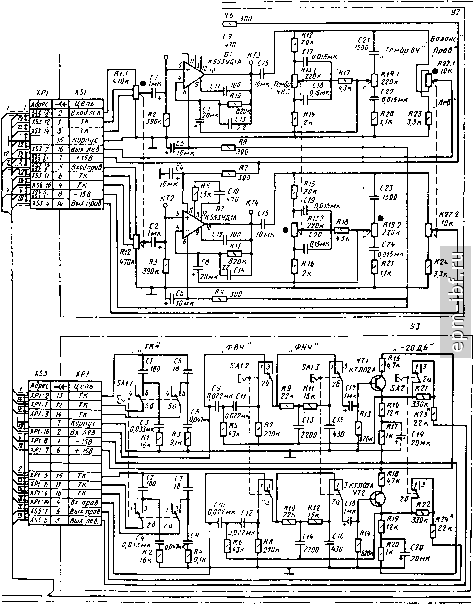

Рис. 7.5. Принципиальная электрическая схема электрофона Электроника Д1-012-сте-

рео : (начало)

ренциальный входной каскад. Эмиттерные цепи транзисторов питаются от стабилизатора, выполненного на стабилитроне VD1. Следующий каскад - усилитель напряжения на транзисторе VT5. Особенностью этого каскада является применение динамической коллекторной нагрузки, выполненной иа транзисторе VT6. Применение динамической нагрузки позволяет успешно реализовать требования, предъявляемые к усилите-

лям звуковой частоты: большой коэффициент усиления, широкая полоса пропускания, большое входное сопротивление.

Сигнал, усиленный транзистором VT5, подается на двухтактный каскад, выполненный на транзисторах VT15, VT16, VT19, VT20.

Термостабилизация тока покоя выходных транзисторов осуществляется транзистором VT9, который имеет тепловой контакт с ра-

; fpQMiKOcmb

диатором выходных транзисторов н в зависимости от их температуры меняет смещение между базами транзисторов VT15, VT16, VT19. VT20.

К базам транзисторов VT15, VT16 присоединены через диоды VD3, VD4 коллекторы транзисторов VTII, VT12, которые выполняют функцию защиты выходного каскада при перегрузках. Базовые цепи транзисторов VTU, VT12 через резисторы R41, R42 подключены к резисторам R45, R46, падение напряжения иа которых пропорцио-384 нальио току выходных транзисторов VT19,

VT20. Это напряжение является управляющим для транзисторов VT11, VT12, которые в случае перегрузки открываются и шунтируют базовые цепи транзисторов VT15, VT16, ограничивая коллекторный ток.

Диоды VDii, VD12 и резисторы R31, R32 ограничивают уровень управляющего сигнала транзисторов VT11, VT12. Конденсатор С9 обеспечивает стабильность работы устройства защиты. Диоды VD3, VD4 предотвращают обратное смещение переходов база - коллектор транзисторов VTU, VT12 в моменты, когда полуволны управляющего

И о

-l/J< .ООС. :i I.:. t 1--

-i 1.:

I -

± >

>

-i I

i! IT

----------------

л;, шоичк

. -I

Hhoii

---ВЩии JT}--LilstfA

Puc. 7.5. Принципиальная электрическая схема электрофона

рео : (окончание)

Электроника ,Ц1-012-сте-

напряжения противоположны по знаку, требуемому коллекторному напряжению питания.

Элементы R49, R51, СП, Lt обеспечивают коррекцию высокочастотной области АЧХ с целью стабилизации усилителя при возможных изменениях нагрузки. Цепочкой C3RII задается отрицательная обратная связь и обеспечивается требуемая чувствительность усилителя.

13 Зяк. 1.504

в блоке У4 расположены стабилизатор напряжения питания, микросхем и транзисторов блоков У2 и УЗ (VD15 и VD16).

Предохранители F1-F4 служат для дополнительной защиты оконечных транзисторов, а также силовых диодов источника питания от возможных замыканий в нагрузке.

Блок У5 обеспечивает выпрямление переменного напряжения 19,5 В, поступающего с силового трансформатора, и предназначен
