Прн нажатии на одну из кнопок переключателя S1 напряжение 5,6 В подается на базу транзистора VT1, появляется ток базы, и транзистор открывается, при этом напряжение 5 В снимается с вывода 9. Запускается генератор тактовых импульсов. Импульсы с генератора подаются на интегрирующую цепь JR3, С1 и далее на вход триггера Шмитта на транзисторах VT2 и VT6. Триггер Шмитта предназначен для формирования фронта импульса. С выхода триггера положительный импульс (логическая единица) поступает на вход 14 счетчика (микросхема D2.I), с которого при первом импульсе логическая единица снимается с выхода 3, при втором - с выхода 2, при третьем - с выхода 4, при четвертом - с выхода 7, при пятом - с выхода 10, при шестом - с выхода при седьмом - с выхода 5, при восьмом - с выхода 6. С выхода б напряжение высокого уровня поступает через диод VD34 на вход 15 микросхемы D2.1 и устанавливает счетчик в исходное состояние.

При нажатии кнопки ФН (переключатель S1.1) с вывода 4 микросхемы D1 снимается напряжение низкого уровня, а с выхода 3 - высокого. Напряжение низкого уровня подается на базу транзистора VT24, транзистор открывается, и с его коллектора снимается напряжение 5,4 В для питания тракта УКВ. Напряжение высокого уровня подается на базу транзистора VT14. Транзистор закрыт. Напряжение 5,4 В для питания тракта КСДВ отсутствует.

При нажатии кнопки ПД (переключатель S1.2) напряжение 5,4 В подается в тракт КСДВ, а 5,4 В в тракте УКВ отсутствует, за исключением УКВ-обзорного. При работе диапазона УКВ-обзорного подается напряжение 5,4 В для питания тракта УКВ, и отсутствует напряжение 5,4 В для питания тракта КСДВ.

Переключение частот фиксированных настроек в диапазоне УКВ осуществляется при нажатии кнопки ФН (переключатель S1.1), при этом с коллектора транзистора VT24 подается напряжение 5,4 В для питания тракта УКВ.

Напряжение высокого уровня (логическая единица) последовательно появляется на выходах 3, 2, 4 7 микросхемы D2 и включает поочередно фиксированные настройки. При выдаче напряжения высокого уровня с одного из выходов 3, 2, 4, 7 открываются соответственно транзисторы VT44, VT47, VT58, VT66 и включаются светодиоды VD38, VD48, VD59, VD67, на которые подано напряжение 5,4 В УКВ.

Напряжение настройки на фиксированных частотах регулируется переменными резисторами R79, R93, R116, R133 типа СПЗ-36, которые через резисторы R80, R94, R117, R134 включены на коллекторы транзисторов VT44, VT47, VT58, V66. Когда открывается один из этих транзисторов, ток от преобразователя напряжения 30 В проходит через резистор R68 или R69 и соответствующий переменный резистор. Напряжение на под-

вижном контакте переменного резистора определяется его положением и всегда меньше 30 В. Резисторы R68 и R69 не могут быtь заменены одним, так как при этом появляются цепи шунтирования базы транзистора VT64 при работе на диапазонах КВ. На подвижном контакте резистора, включенного в коллектор закрытого в это время транзистора, напряжение составляет 30 В, так как ток в цепи отсутствует.

Транзистор VT35 является стабилизатором тока, режим которого определяется резистором R48 в эмиттере этого транзистора и базовым делителем R53, R54. Номиналы резисторов выбраны так, чтобы стабилизированный ток был 10 мкА.

Ток стабилизатора через диод VD31 питает базу эмиттерного повторителя, выполненного на транзисторе VT29, и параллельно проходит через тот из диодов VD57, VD69, VD79, VD91, который включен в цепь открытого транзистора. Ток стабилизатора VT35 значительно меньше тока, протекающего через переменный резистор, и практически не изменяет напряжение в цепи, поэтому на выходе эмиттерного повторителя VT29 напряжение определяется положением подвижного контакта соответствующего переменного резистора. При фиксированных настройках это напряжение меняется от 2 до 28 В.

Диод VD41 включен последовательно с другими диодами для термокомпенсации.

Напряжение с выхода 10 микросхемы D2, поданное на ее вход 15, возвращает счетчик в исходное положение и соответственно переключает приемник на первую фиксированную частоту. Переключение диапазонов принимаемых частот осуществляется при нажатии кнопки ПД (переключатель S1.2). При этом с коллектора транзистора VT14 подается напряжение 5,4 В в тракт КСДВ и с выхода 2 микросхемы D2 - напряжение высокого уровня, которое включает диапазон КВ1 (25 м). При дальнейшем удержании кнопки ПД напряжение высокого уровня последовательно появляется на выходах 2, 4, 7, 10, 1, 5 и включает соответственно диапазоны КВ2 (31 м), КВЗ (41 м), КВ4 (49 м), СВ, ДВ и УКВ-обзорный.

Напряжение высокого уровня 4,5-5,0 В подается на базы транзисторов VT44, VT47, VT58, VT66, VT72, VT82, VT92 и открывает их. Транзисторы VT40 и VT50 открываются, когда открыты транзисторы VT44, VT47 или VT58, VT66, и коммутируют напряжение 5,4 В КСДВ для питания трактов КВ1- КВ2 и КВЗ-КВ4. Транзисторы VT81 и VT87 открываются, когда открыты, соответственно, транзисторы VT72 и VT82, и коммутируют напряжение 5,4 В КСДВ для питания тракта СВ и ДВ. Когда открыт транзистор VT92 (при работе в диапазоне УКВ-обзорный), ток, протекающий через диод VD33 и резистор R22, открывает транзистор VTtl. Он, в свою очередь, закрывает транзистор VTt4 и открывает транзистор 59 VT24, выключая напряжение 5,4 В КСДВ

ФН 51.1

ж

R2 33k

<00k

Vd7- vII10XM209AfJ]LaOu/loMnM MB

0.01,7мк

? R2r Д8

KT8I6A 021 uBliiA Ж

КТ501Л

20 m J

CIS 0,1 mk

5,lK

C17 0,033mk

RIfJ 8,2h

ЧТ102 КТ8ПА

- J й; л

КД521В S S

К58 12к

iiJJL

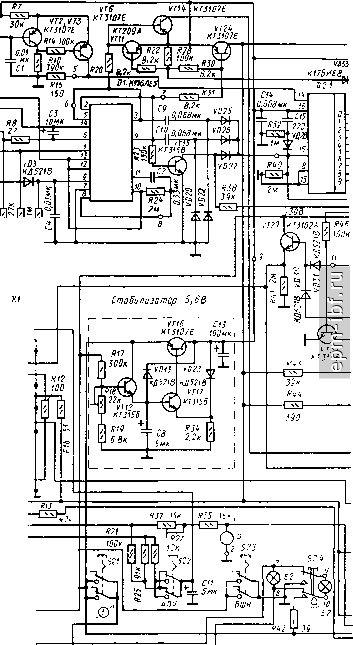

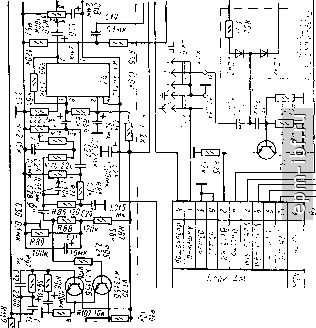

Рис. 1,37. Принципиальная электрическая схема объединительного блока радиоприемника Океан-221
