снять накладку со шкалой; снять стрелку; отвинтить два винта крепления устройства подсветки; отвинтить два винта крепления крышки; заменить вышедшую из строя лампу.

При замене светодиодов необходимо отпаять вышедший из строя диод и подпаять новый.

При замене вышедших из строя сердечников механизма настройки необходимо снять шкальное устройство. Затем отсоединить три винта крепления планки (с сердечниками) к раме. Вынуть планку с сердечниками из блока УКВ. Отпаять вышедший из строя сердечник и припаять новый. Сборку произвести в обратном порядке.

АМ-302-СТЕРЕО

АМ-302-стерео - автомобильная стереофоническая кассетная магнитола второй группы сложности. Она позволяет принимать РВ станции в диапазонах ДВ, СВ и УКВ, а также воспроизводить записанные моно- и стереофонические программы с магнитной ленты, размещенной в унифицированной кассете типа МК-60. Магнитофонная панель магнитолы одиоскоростиая со стереофоническим каналом воспроизведения.

Магнитола имеет: автоматическую подстройку частоты в диапазоне УКВ; плавные регулировки громкости и баланса уровней стереоканалов; кнопку Пауза ; ускоренную перемотку ленты вперед и назад; автоматическое переключение режима работы с воспроизведения магнитных записей на прием РВ станций; световую индикацию режимов работы; устройство автоматического выброса кассеты при окончании ленты или при неисправности кассеты. Переключение в магнитофонный режим при включенной магнитоле происходит автоматически при установке унифицированной кассеты в кас-сетоприемник щелевого типа иа лицевой стороне магнитолы и легком нажатии на кассету.

Акустическая система магнитолы состоит из двух громкоговорителей 4ГД-8Е в акустическом оформлении.

Магнитола работает с автомобильными штыревыми антеннами типа АР-104, АР-105, АР-108. Антенна подключается к магнитоле с помощью кабеля, входящего в комплект антенны.

Магнитола предназначена для установки в салонах легковых автомобилей Волга> (ГАЗ-24, ГАЗ-24-02), Жигули (ВАЗ-2101, ВАЗ-2102, ВАЗ-21011), Москвич (2138, 2140).

Магнитола питается от бортовой сети автомобиля напряжением 14,4 В с заземленным минусом.

Технические характеристики: Радиоприемная часть Диапазон принимаемых

частот: ДВ, кГц (м) .

СВ, кГц (м) .

УКВ, МГц (м)

. 150,0...405,0 (2000,0...740,7)

. 525,0... 1605,0 (571,4... 187,9)

. 65,8...74,0 (4,55...4,11)

Реальная чувствительность (при выходной мощности 50 МВт и отношении сигнал - шум в диапазонах ДВ и СВ не хуже 20 дБ, на УКВ не хуже 26 дБ), мкВ, не менее:

ДВ........250

СВ........75

УКВ.......10

Селективность по соседнему каналу (при расстройке на ±9 кГц) в диапазонах ДВ и СВ, дБ, ие менее .... 30 Промежуточная частота:

ДВ и СВ, кГц . . . 465±2

УКВ, МГц.....10,7±0,1

Действие АРУ в диапазонах ДВ и СВ: изменение напряжения иа входе, дБ . .26 изменение напряжения на выходе, дБ, не

более......8

Номинальный диапазон воспроизводимых частот, Гц:

ДВ и СВ . ... 125...3550 УКВ.......125...7100

Магнитофонная часть

4,76±2%

Скорость движения маг нитной ленты, см/с . Коэффициент детона ции, %, не более . . Номинальный диапазон частот, воспроизводи мых акустическими си стемами, Гц ... .

125...7100

Общие параметры

Номинальная выходная мощность (на каждый

канал), Вт.....2,5

Максимальная выходная мощность (на каждый канал), Вт, не менее ........4

Напряжение питания (с

заземленным минусом),

В . . .......14,4

Габаритные размеры магнитолы (без учета накладки и обрамления), мм...... 200X57X175

Габаритные размеры акустической системы,

мм........186X114X84

Масса магнитолы, кг . 2,5 Масса акустической системы, кг......0,9

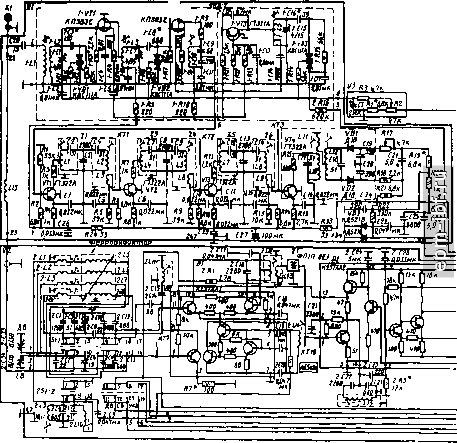

Принципиальная схема. Магнитола состоит из следующих блоков (рис. 3.20); тракта ЧМ (У/), состоящего из блока УКВ и тракта УПЧ; блока РЧ-ПЧ AM (У2); блока настройки в диапазоне УКВ (УЗ); усилителя воспроизведения (У4); блока усилителя звуковой частоты (У5); элементов на шасси магнитолы (У6); блока стабилизации напряжения питания и автостопа (У7); блок стабилизации частоты вращения вала электродвигателя (У5).

Радиоприемная часть магнитолы состоит из раздельных трактов ЧМ и AM.

Тракт ЧМ {У1) содержит два блока - УКВ и УПЧ. Блок УКВ выполнен на транзисторах 1-VT1-1-VT3 с электронной настройкой на варикапных матрицах 1-VD1- 1-VD3. Транзисторы каскадов УРЧ l-VTl и смесителя 1-VT2 полевые.

Сигнал из антенны через разделительный конденсатор С28 и катушку связи 1-Lt поступает иа входной контур, образованный катушкой 1-L2, конденсаторами /-С/, 1-СЗ и емкостью варикапной матрицы 1-VD1. Контур настраивается на частоту диапазона изменением емкости матрицы 1-VD1 при подаче напряжения смещения с переменного резистора R2 (блок УЗ). Коитур подстраивается с помощью латунного сердечника катушек 1-L1 и 1-L2 и подстроечного конденсатора l-Cl.

Далее сигнал поступает на каскад УРЧ, выполненный на транзисторе 1-VT1, включенном по схеме ОИ. Нагрузкой транзистора 1-VT1 является колебательный контур I-L31-C7 1-С8 I-VD2. Настройка контура на частоту диапазона осуществляется, как и во входном контуре, подачей напряжения смещения на матрицу I-VD2 с переменного резистора R2 блока УЗ. Контур подстраивается с помощью латунного сердечника катушки 1-L3 и подстроечного конденсатора I-C7.

Усиленный сигнал с контура УРЧ поступает fta смеситель (на затвор транзистора I-VT2). Нагрузкой смесителя служит колебательный контур 1-L41-C91-C10, настроенный на частоту 10,7 МГц. Его подстраивают сердечником катушки 1-L4.

Гетеродин выполнен по схеме с емкостной обратной связью на транзисторе I-VT3, включенном по схеме ОБ, и неполным включением контура в цепи коллектора. Колебательный контур гетеродина, образованный катушкой I-L5, конденсатором I-CI5. 1-CI6 и емкостью варикапной матрицы 1-VD3, перестраивается изменением емкости матрицы 1-VD3 при подаче напряжения

смещения с переменного резистора R2 блока УЗ. Подстройка контура осуществляется сердечником катушки 1-L5 и подстроечным конденсатором 1-С15. Далее сигнал гетеродина через конденатор 1-С14 подается на смеситель, на исток транзистора 1-VT2.

В приемнике предусмотрена автоматическая подстройка частоты гетеродина постоянной составляющей напряжения, снимаемого с дробного детектора тракта УПЧ, которое подается на варикапную матрицу контура гетеродина. Напряжение промежуточной частоты /пр= 10,7 МГц, снимаемое с части колебательного контура смесителя, подается на вход первого УПЧ (на базу транзистора VTI). Принципиальная электрическая схема тракта УПЧ представляет собой четырехкаскадный резонансный усилитель, выполненный на транзисторах VT1-VT4, включенных по схеме ОЭ и нагруженных на полосовые фильтры Z1-Z6. Связь между каскадами индуктивная. Настройка на промежуточную частоту 10,7 МГц осуществляется перемещением ферритовых сердечников катушек индуктивностей полосовых фильтров. Для устранения самовозбуждения в коллекторные цепи транзисторов включены резисторы, препятствующие возникновению паразитных колебаний.

Напряжение смещения базовых цепей второго, третьего и четвертого каскадов постоянно и снимается с делителей, составленных нз резисторов. Нагрузкой последнего каскада (транзистора VT4) является частотный детектор, выполненный по схеме детектора отношений, который ограничивает и преобразует ЧМ сигнал в AM (контуры L10L11C17 и L12C18) н выделяет сигнал звуковой частоты (элементы VD1. VD2, CI9-C21, R17, RI8).

В результате детектирования напряжение звуковой частоты, снимаемое с нагрузки детектора отношений (резисторов R19 и R2I). через резистор R20 и конденсатор С23 поступает на контакт 14 переключателя SI-2 (в блоке У2) и через резистор R20 (контакт 13) подается на переключатель S1 (в блоке У8), с которого оно коммутируется на вход блока УЗЧ. Часть постоянной составляющей детектора отношений через резистор R22 поступает на блок УКВ для автоподстройки частоты гетеродина. Диоды VD3 и VD4 служат для ограничения уровня постоянной составляющей на одном уровне по обеим полуволнам звукового сигнала.

Тракт ЧМ питается стабилизированным напряжением, которое подается из блока стабилизатора напряжения У7 через контакты 8-9 переключателя St (в блоке У8) и контакты 6-7 переключателя S1-2 (в блоке У2) на вывод 9 тракта ЧМ.

Тракт AM (У2) состоит из следующих основных частей: устройства усиления, преобразования и детектирования амплитудно-модулированных сигналов, выполненного иа микросхемах D1 и D2, ферроиндуктора и переключателя диапазонов.

Входной сигнал из антенны через катушку индуктивности L13 (в блоке У1) посту-

------ ---туя?г

Настройка УКВ

пает на переключатель диапазонов S1-1: либо на входную катушку контура ДВ диапазона через контакты 9-5, либо на входную катушку контура СВ диапазона через контакты 9-10. Выделенный входным колебательным контуром сигнал поступает на вывод / D1 (на ДВ через контакты 11-12, а на СВ -ч ;рез контакты 13-12 переключателя S1-1). Микросхема выполняет функции резонансного УРЧ, смесителя и гетеродина. С вывода / микросхемы D1 сигнал подается на вход каскада УРЧ. Нагрузкой его является резонансный контур, который с помощью переключателя диапазонов переключается для работы на ДВ или СВ.

Параллельно контуру УРЧ включен заградительный фильтр 2-L11 2-С15, который ослабляет действие помех иа промежуточной частоте (465 кГц). С выхода резонансного УРЧ усиленный сигнал поступает на вход балансного смесителя (вывод микросхемы), выполненного на двух транзисторах микросхемы. Смеситель нагружен иа полосовой пьезокерамический фильтр Z1 (ФП1П-023) через согласующий контур с индуктивной связью 2-L12 2-С16 2-L13. Гетеродинная часть микросхемы работает сов-

местно с балансным смесителем и выполнена на трех транзисторах по схеме с отрицательным сопротивлением, с внутренней обратной связью и автоматическим регулированием амплитуды колебаний.

Конструктивно входные катушки контуров ДВ и СВ диапазонов 2-L7, 2-L6, а также катушки контуров гетеродина 2-L5 и УРЧ 2-L8 объединены в один блок ферро-индуктора, благодаря которому ферритовые сердечники перемещаются внутри катушек и плавно перестраивают ДВ или СВ диапазоны.

С фильтра балансного смесителя выделенный сигнал промежуточной частоты поступает для дальнейшего усиления и детектирования, которое осуществляется микросхемой D2. Сигнал промежуточной частоты, поступая на вывод / этой микросхемы, попадает на вход первого каскада УПЧ, нагрузкой которого является одноконтурный фильтр 2-L15 2-С22 2-С23, настроенный на частоту 465 кГц. С выхода первого каскада УПЧ сигнал через разделительный конденсатор 2-С25 поступает на последующие реостатные каскады усиления и далее на каскад детектора. С последнего каскада (вывод 6
