Главная Радиоприемная бытовая аппаратура 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 [ 63 ] 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 129 130 131 132 133 134 135 136 137 138 139 140 141 142 143 144 145 146 147 148 ООО --е VJJZW т VT5 9 VT7 Г * vbn > \ I/ 72 VT15 Г7Ч Puc. 3.25 (окончание)

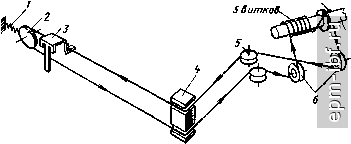

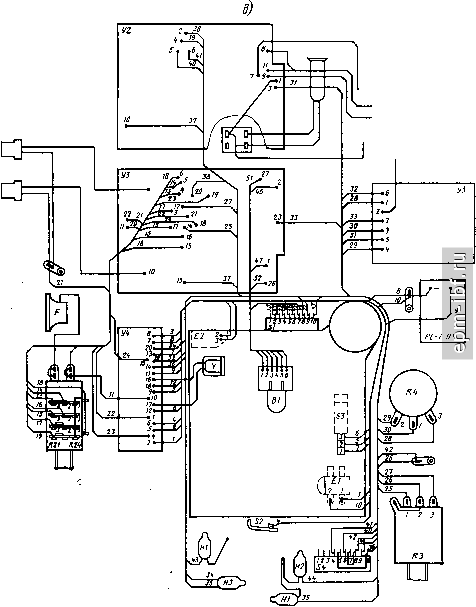

![]() Puc. 3.26. Схема соединений блоков магнитолы Эола-ЗЮстерео /виток ![]() Рис. 3.27. Кинематическая схема ВШУ магнитолы Эола-310-стерео : , 1 - пружина; 2 -ролик; т 3 - стрелка; 4, 5 ~ обводные стойки; 6 - обводные ролики; 7 - вал следующих основных узлов (рис. 3.28): шасси, на котором монтируются все узлы ЛПМ; ползуна воспроизведения 6 с магнитной головкой 7; двух прижимных роликов 5, узла подмотки 28; промежуточного ролика 29; подкассетников 2 и 24; двух ведущих валов 4 и 22 с маховиками }8; узлов перемотки / и 25, узла реверса 15, 8, 11, 12, 16 механизма загрузки кассеты 9; ползунов переключения режимов работы ЛПМ 30-32; рычага фиксации ползунов переключения режимов работы 14; контактной группы 27 переключения режимов работы; электродвигателя 20; переключателя 10. Магнитола включается в режим Вос-пронзведенне> путем установки кассеты в кассетопрнемник 9. Прн этом отводятся ролики, удерживающие механизм загрузки в поднятом состоянии; механизм опускается. Таблица 3.18. Моточные данные катушек индуктивности магнитолы Эола-ЗЮ-стерео

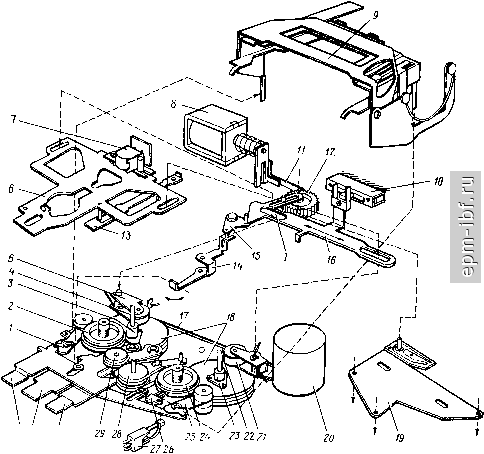

![]() 3Z 31 30 Рис. 3.28. Кинематическая схема ЛПМ магнитолы Эола-310-стерео : 25 -узлы перемотки; 2, 24 - подкассетники; 3, 23 - подшипники; 4, 22-ведущие валы; 5, 21 - прижимные ролики; в - ползун воспроизведения; 7 - головка воспроизведения; 8 - электромагнит реверса; S - механизм загрузки кассеты; /О - переключатель; -пружина реверса; 72 - колесо; /3 -прижим; 14, /5 -рычаги; 75 - планка реверса; /7 - пассик; /8 - маховики; А9 -опора; 20 - электродвигатель; 26, 27 - контактные группы; 28 - узел подмотки; 29 - промежуточный ролик; 30 - ползуи перемотки вправо ; 31 - ползун стоп ; 32 - ползун перемотки влево устанавливая кассету в рабочее положение, включает контактную группу питания электродвигателя и сбрасывает фиксацию ползуна воспроизведения. Ползун воспроизведения 6, перемещаясь вперед, вводит магнитную головку 7 в кассету, прижимает один из прижимных роликов 5 к ведущему валу 4, а ролик подмотки 28 к подкассетнику 2. Транспоотирование магнитной ленты осуществляется ведущим валом 22 и прижимным роликом 21. Вращение маховику 18 ведущего вала 22 передается резиновым пассиком П от электродвигателя. Подмотка магнитной ленты осуществляется узлом подмотки 28, представляющим собой фрикционную муфту. Режим Перемотка вправо осуществляется нажатием па соответствующую кноп--ку. При движении ползуна 30 перемотки вправо отводится ползун воспроизведения 6 с магнитной головкой 7 от ленты, при- 7 Зак. 1504 жимной ролик 5 -от ведущего вала 4, узел подмотки 28 от подкаесетиика 2. Ролик перемотки вправо 4 вводится в зацепление с маховиком и подкассетннком. Ползуи перемотки вправо фиксируется рычагом 14. При окончании ленты в кассете подкассетники останавливаются, включается электромагнит реверса 8, который передвигает планку реверса 16 с помощью колеса 12, поворачивает рычаг фиксации 14. Ползуи перемотки вправо возвращается в исходное положение. Лентопротяжный механизм автоматически переходит в режим Воспроизведение . Режим Перемотка влево аналогичен режиму Перемотка вправо . Режим Подъем кассеты осуществляется при нажатии иа соответствующую кнопку. При этом ползун 31, перемещаясь вперед, отводит ползуи воспроизведения 6. Прижимные ролики о отводятся от ведущих валов 22, ролик под- |
