П.1. Схема гальванически развязанного ТЛ2+1/2

Приложение к части III

ПРИМЕРЫ ВЫПОЛНЕНИЯ ТРАНСФОРМАТОРНЫХ УСТРОЙСТВ

1. Произведем упрощенный расчет симметрирующего гальванически связанного ТЛ 2: ± 1/2 по схеме рис. 11.43, предназначаемого для перехода от двухтактного транзисторного каскада (с нагрузкой 6 Ом на каждое плечо) к стандартному несимметричному относительно земли 50-омному выходу усилителя. Диапазон частот 3-30 МГц, мощность 100 Вт.

Для обеспечения нижней части рабочего диапазона применим магнитопровод из стандартных кольцевых ферритовых сердечников. Выбор их марки и размеров, а также числа витков осуществляется с помощью формул для L, Вт и Руд, приведенных на стр. 156.

Проверим возможность использования в качестве магнитопровода двух параллельно расположенных наборов кольцевых сердечников типоразмера К-12 X 6 X 4,5 мм из материала 200НН-2. В одном из наборов колец разместим двухслойную полосковую линию с нормированными волновыми сопротивлениями Т/З и 1/2 (43,2 и 12,5 Ом), а в другом-одиночную линию с волновым сопротивлением 14,4 Ом. При такой конструкции величина шунтирующей индуктивности на каждое плечо составит L = 2 10 ° 200 5,4 X X 1п 2г=;1,5 мкГ. Соответственно ее сопротивление Xj = 28 Ом на частоте / = /н, т. е. в 4,6 раза превышает значение сопротивления нагрузки, что является необходимым и достаточным. При мощности, равной 100 Вт, расчет по вышеупомянутым формулам дает для / = /н величину Вт ~ 8,23 X X 10-3 т. Руд = 2,5/Q ,. На частоте / = /в значение ц = 100, а Руд = = 0,5/Qb- Поскольку Qh > О, а Qb > 1, то согласно приведенному на стр. 157 значению Руддоп = -2 Вт/см* имеем Руд < Руд. доп-

Аналогичного типа конструкция выполняется для гальванически развязанного тл 2: ± 1/2 (рис. П.1), образованного из ТЛ 1: - 2 (в общем случае из тл 1: -п) с дополнительной, совмещенной с ним симметрирующей линией. Различие состоит в том, что к одной полосковой линии с волновым сопротивлением 14,3 Ом, расположенной в одном наборе колец гальванически связанного ТЛ2 : ± 1/2, добавляется двухслойная полосковая линия с волновыми сопротивлениями 12,5 Ом.

Изготовленные трансформаторы имеют весьма малую асимметрию ( < 5%) и близкой к единице КБВ до частот, превышающих 100 МГц.

2. Устройство суммирования мощности двух усилителей с симметричными выходами (рис. П.2). Оно выполнено по схеме рис. 12.16 f97] накоаксиальных кабелях К1 - К4 типа РК-75-2-21, причем симметричный относительно земли выход переведен в несимметричный с помощью дополнительного согласованного коаксиального кабеля К5 типа РК-75-3-21. Его внешний проводник совмещен по всей длине с внешними проводниками кабелей К1 и К4 собственно устройства суммирования. Магнитопроводом служаг два кольцевых сердечника типоразмера К-80 X 50 X 7,5 мм из материала 90НН. На них надеты оправки из фторопласта-4 для обеспечения небольшой емкости, приведенной к свободным зажимам внешних проводников кабелей К1 и К4, К2 и КЗ.

Если источники колебаний подключены так, что однополярными являются зажимы 3 и 4 (3 и 4), то суммарная мощность выделится в нагрузке Rt, а если однополярными являются зажимы 5 и 4 (3 и 4), то суммарная мощность выделится в нагрузке R.

Устройство можно использовать и для деления мощности источника с несимметричным относительно земли выходом (подключенным вместо на-

п.2. Вариант выполнения устройства суммирования мощности двух усилителей с симметричными выходами

п.З. Схема фазового детектора

грузки r2) между двумя равными симметричными нагрузками, подключенными к зажимам 3-3 и 4-4. В обоих случаях в диапазоне частот 2-80 МГц значение КБВ на каждом входе устройства не менее 0,9, а развязка между входами (или нагрузками) превышает 25 дБ.

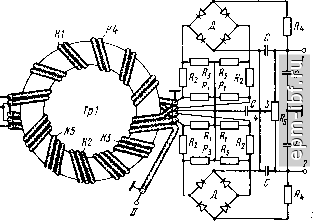

3. Фазовый детектор. Устройство (рис. П.З) предназначено для получения постоянного напряжения, величина которого пропорциональна разности фаз двух гармонических колебаний. Фазовый детектор включает в себя Тр1 (основной узел), выполненный подобно устройству, изображенному на рис. П.2, и используемый в качестве симметричного дифференциального Тр симметрирующий трансформатор Тр2 по схеме рис. 10.22 с дополнительной индуктивностью, выполненной на отдельном магнитопроводе. Каждый из трех идентичных магнитопроводов обоих Тр имеет два кольцевых сердечника типоразмера К-32 X 20 X 6 мм из материала 200НН-2, а все обмотки состоят из равных подлине отрезков коаксиального кабеля типа РК-50-1-21, отделенных от сердечников, надетой на них фторопластовой оправкой.

В фазовый детектор входят, кроме того, два идентичных диодных детектора Д, выполненных по мостовой схеме, четыре однотипных аттенюатора (Ri, r2, /?з)*. блокировочные конденсаторы С, ограничительные (Rf) и балансирующий (R) резисторы.

Выход устройства (зажимы / и 2) симметричный. Если же необходим несимметричный относительно земли выход, то следует установить четыре разделительных конденсатора между детекторами Д и аттенюаторами. При этом есть два варианта съема выходного напряжении. Б одном из них напряжение также снимается с зажимов 1 и 2, любой из которых может быть заземлен. В другом варианте диодные детекторы Д следует включить ие как изображено иа схеме рис. П.З (согласно), а встречно [95] и снимать напряжение между зажимами 3 и 4 (зажим 4 при этом отсоединяется от зажима 3 и заземляется). В этом случае выходное напряжение уменьшается вдвое по сравнению с первым вариантом.

Важным достоинством рассматриваемого фазового детектора является нечувствительность его выходного напряжения (и, соответственно, баланса) к наличию гармоник сигнала, поступающего с одного из входов (обычно со входа II); это существенно расширяет область использования устройства. Выполненный фазовый детектор имеет в диапазоне частот 2,5-85 МГц значения КБВ на входах I и II не менее 0,9, а развязку между этими входами, превышающую 30 дБ.

4. Устройство суммирования мощностей двух усилителей, выполненное по схеме рис. 12.17, в, содержит два параллельно размещенных набора кольцевых сердечников типоразмера К-20 X 12 X 4,5 мм из материала 200НН-2. В полости каждого набора, содержащего 24 сердечника, расположено четыре отрезка коаксиального кабеля типа РК-75-3-21, объединенных своими внешними проводниками и отделенных от ферритовых колец посредством втулок из фторопласта.

В расчетном диапазоне частот 3-120 МГц спроектированное усгройс.тво имеет рабочий коэффициент отражении на каждом входе ие более 0,05, а величину развязки между входами не менее 26 дБ.

> Резисторы Rl, r2 и R3 образуют нагрузки для Тр1 и служат аттенюаторами на 2 дБ, снижающими влияние емкостей диодов на согласование Тр1.
