Рис. 12.5. Полярно-модулированное колебание:

а- временное представление; б - спектральное представление

жения поднесущей частоты, модулированных сигналом А (Fj), и нижних полупернодов, модулированных сигналом В (Fg). Уравнение ПМ колебания может быть представлено в виде

u(t) = (Uji + U+(Uji-

-UB)sin2nli, (12.6)

где при синусоидальных модулирующих сигналах

UB = U(~l+>nBsin2nFj}.

Из уравнения (12.5) видно, что ПМ колебание можно представить состоящим из двух частей. Первая - тональная, которая содержит сумму сигналов Л + 5. Вторая часть - надтональное колебание, представляет собой AM колебание поднесущей частоты, модулированное разностью сигналов А- В, Спектр полярномодулированного сигнала представлен на рис. 12.5, б. Этим сигналом осуществляется частотная модуляция напряжения несущей в диапазоне УКВ, в котором может быть достигнуто наиболее высокое качество приема.

Для повышения помехоустойчивости при УКВ стереофоническом вещании вводят частичное подавление поднесущей частоты (рис. 12.5, б), что должно быть компенсировано в приемной части тракта. Для выделения исходных звуковых сигналов после ЧМ детектора достаточно ввести декодер, в простейшем случае - полярный детектор (рис. 12.6, а), включающий два детектора различной полярности. Как видно из спектра полярномодулированного сигнала, система удовлетворяет требованию совместимости. Основное преимущество системы с полярной модуляцией в том, что ширина спектра сигнала увеличивается незначительно: ширина полосы пропускания

aememoii

ПМ сигмси

канал А

кати В

а

Детектор

А в

Рнс. 12.в. Стереодекодеры: а о-С полярным детектором} б~> суммарно-разностного типа; ens временным разйме-

ннем каналов

УКВ-ЧМ тракта П - 140.,.180 кГд, при этом раствор СДХ частотного детектора Яр > 400 кГц.

Для снижения нелинейных искажений в области верхних звуковых частот, возникающих при полярном детектировании, используют более сложные декодеры: суммарно-разностный декодер и декодер с временным разделением сигналов А а В, принцип работы которых показан на рис. 12.-6, б, в, соответственно. Кроме разделения сигналов Л и В в блоке стереодекодера обычно выполняются функции восстановления поднесущей, фильтрация надтональных частот, коррекция АЧХ, автоматическое переключение режима работы стереодекодера моно - стерео , индикация ивличия стереопрограммы, регулировка стереобазы. Структурная схема стереодекодера с временным разделением каналов приведена на рис. 12.1.

12.8. Проектирование тракта звуковой частоты

Выбор типа и числа громкоговорителей производят, исходя из их технических характеристик [7, 8, 261: номинальной мощности Р^р, стандартного звукового давления р.ст диапазона воспроизводимых частот F min гр max> при заданной неравномерности а^, и параметров приемника [28]: среднего звукового давления ф(,р, неравномерности АЧХ акустической системы в заданном диапазоне звуковых частот fтах-

л АС = прк + УНЧ - (<л + ЛД)-

Первоначально определив электрическую номинальную моищость приемника

Pн>0.(Фep/Vcт)

выбирают громкоговорители так, чтобы обеспечить выполнение следующих неравенств:

гр > Ря (12.6)

я гр < л АС> гр min < min. rp max > max- <12.7)

Для улучшения качества звучания следует повышать номинальную выходную мощность; значения Р^, принятые в современных моделях приемников составляют: в переносных 2-3-й группы сложности - 0,1....0,5 Вт, первой н высшей группы - 0,75...2 Вт; в стационарных 2-3-й группы сложности - 0,5...3 Вт, первой и высшей группы - 2...50 Вт; автомобильный - до 2 Вт. Нижний предел мощности Р р переносных приемников в настоящее время составляет 0,25 Вт. Условия (12.6), (12.7) можно рассматривать как необходимые, но недостаточные, поскольку акустические свойства приемника определяются также сопряжением и расположением громкоговорителей, акустикой Футляра и рядом других факторов. Существенное улучшение качества воспроизведения низких частот и более равномерную характеристику в области средних частот можно получить путем применения двух фронтальных громкоговорителей (рис. 12.7, а), такой вариант используется в отационарных приемниках. Эффективность воспроизведения высших звуковых частот определяется в основном качеством громкоговорителей. Малую неравномерность <па<: Достигают также путем введения раздельных групп

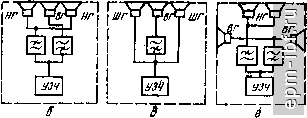

Рис. 12.7. Сложные акустические системы; а - с двумя фронтальными широкополосными громкоговорителями! б - о двумя разделительными фильтрами! в -с одним разделительным фильтром; г- система объемного звучания; НГ, ВГ, ШГ- низкочастотные, высокочастотные, широкополосные громкоговорители

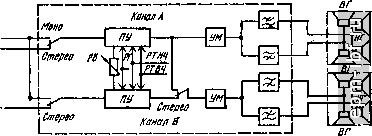

Рнс. 12.8. Стереофоническая система: ПУ - предварительный усилитель; УМ -усилитель мощности; ВГ, НГ - высокочастотные, йиЭкочастотиыё ройкоговбрнтели; РГ, РТ, РБ - регулйтбы громкости, тембра, бал4иса

громкоговорителей (низких, средних и высоких звуковых частот), каждая из которых воспроизводит свою часть звукового диапазона (рис. 12.7, б, в).

Основной принцип работы системы объемного звучания заключается в расширении диаграммы направленности акустического излучения на высших частотах путем специального пространственного расположения громкоговорителей (рис. 12.7, в). Это позволяет устранить точечный характер звучания.

Стереофоническая система, состоящая из двух полностью раздельных идентичных широкополосных трактов, показана на рис. 12.8. При достаточном разнесении акустических агрегатов удается получить естественное звучание музыкальных программ, выделить отдельные инструменты и голоса исполнителей. Конструкции о выносной акустической системой создают неудобства в эксплуатации, особенно в переносном варианте приемника. В связи с этим в настоящее время разработаны модели приемников о акустичеСкК-ми системами, размещенными в одном футляре небольших размеров. Стереоэффект достигается специальным расположением и фазированием громкоговорителей обоих каналов (матричные акустические системы), а также за счет специального подбора амплитудно и фазочастотиых характерйвтик левого и правого каналов УЗЧ.

Определение типа и количества каскадов УЗЧ^. Тип и схему включения приборов оконечного каскада выбирают в основном из условий полуЧ^йня
