заданной выходной номинальной мощности и высокого КПД при допустимых нелинейных и частотных искажениях.

Выходной каскад переносных приемников с автономным питанием следует выполнять двухтактным в режиме В вне зависимости от класса аппаратуры, так как это существенно повышает к. п. д. (до 75 %) и уменьшает расход питания. Применение мощных выходных приборов в приемниках высших групп сложности позволяет применить двухтактную схему последовательного типа без выходного трансформатора, которая обеспечивает дальнейшее повышение к. п. д. и устойчивости, расширение АЧХ, уменьшение коэффициента гармоник и фона. Применение бестрансформаторной схемы в приемниках низших групп сложности ограничивается малым усилением.

Транзисторы для выходного каскада, работающего в режиме В, следует выбирать, исходя из условий:

Укэ<(0.3...0,4) {/кэдоп! доп > (0.3 ... 0,5) Р„ а^ - 20)/(/ - 3,),

где кэдоп. доп ~ допустимые напряжение и мощность рассеяния иа коллекторе при нормальной температуре; t - наибольшая допустимая температура р-п перехода; щах ~ наибольшая температура среды в °С. Коэффициент передачи УЗЧ по мощности рассчитывают по формуле Кр 34 = PhI-bx зч ос>

где Рвхзч ~ зчвх ~ минимальная величина мощности на входе усилителя (F = 1000 Гц), которая обеспечивает получение номинальной выходной мощности; Uqq = 10 ... 100 - коэффициент запаса, учитывающий введение обратной связи, тембровые регулировки н разбросы параметров усилителя. Выбрав тип транзистора предварительного усилителя в соответствии с методикой, изложенной в п. 12.3, определяют число каскадов

n34 = Ig Кр зч/lg Кр 34 J. Коэффициент усиления по мощности каскада УЗЧ, включая и выходной каскад

Pзч. -P

где Р - минимальное значение статического коэффициента усиления по току в схеме с общим эмиттером. Коэффициент усиления мощности выходного каскада - 30...100, остальных каскадов - с ОЭ - 30...300.

Выбор структурных схем УЗЧ производят по результатам проведенного расчета. Для приемников высших групп сложности характерно применение сложной отрицательной обратной связи с общей глубиной не менее 12...14 дБ, 1лавная регулировка тембра, раздельная для низких и высоких звуковых (Частот, применение антифоновых схем. Тонкомпенсацня регулятора громкости при увеличении выходного уровня на 40 дБ обеспечивает дополнительный подъем на низших звуковых частотах не менее 10...12 дБ. В отдельных моделях применяют выделенный темброблок, в котором производят согласование с внешними источниками (проигрыватель, магнитофон - запись, магнитофон - воспроизведение), усиление сигналов после детектора и внешних источников, а также регулировку громкости, тембров низких и высоких

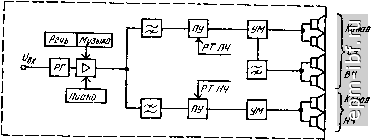

Рис. 12.9. Система объемного звучания с двухканальиыы УНЧ: РГ -регулятор громкости; ПУ - предварительный усилитель; УМ-усилитель мощности!

РТ -регулятор тембра

звуковых частот, стереобаланса. Акустическая система объемного звучания отличается разделением полосы звуковых частот на два или три канала, что позволяет существенно уменьшить перегрузки и интермодуляционные искажения. Частоту разделения обычно выбирают в области 1...3 кГц. Широкая полоса прозрачности до 18...20 кГц позволяет воспроизвести ультразвуковые частоты, которые сами по себе не слышны, но в сумме с другими составляющими создают в нелинейном слуховом аппарате человека комбинационные частоты. Последние существенно обогащают звучание, воссоздают его тонкую структуру.

Значительно лучшее качество объемного звучания, в частности меньшие интермодуляционные искажения, могут быть получены в схеме двухканаль-иого УЗЧ, где полоса частот разделена не на выходе, а на входе усилителя (рис. 12.9). Такая система дает возможность простой и эффективной регулировки тембра. Так как основная мощность звукового спектра лежит в области низких частот, канал НЧ имеет двухтактный выход. Для снижения нелинейных искажений принимают ряд специальных мер: использование ультралинейной схемы выходного каскада, бестрансформаторной схемы фазоинверсного каскада, двухтактной схемы на разнополярных транзисторах, образующих комплементарную пару. Для высококачественного усилителя обязателен запас неискаженной мощности вых max (2 ... 3) Р„. В приемниках универсального питания оконечный каскад, являющийся основным потребителем энергии, правильно использовать в двух режимах: автономном с малой н сетевом с повышенной выходной мощностью. Повышение выходной мощности может достигаться как форсированием режимов работы транзисторов, так и добавлением оконечного каскада. В отдельных моделях усилители мощности выносят в акустические системы. Громкоговорители, как правило, дублируют телефонным (стереотелефоиным) выходом.

Для воспроизведения стереофонических граммофонных или магнитофонных записей, а также для приема стереофонических радиопередач необходим высококачественный (см. выше) двухканальный стереоусилитель звуковой частоты (рис. 12.8). Усилитель имеет сдвоенные регулировки громкости и тембра, а также специальную регулировку баланса (РБ), позволяющую уравнивать громкости обоих каналов. К стереофоническим УЗЧ предъявляют ряд специальных требований: переходное затухание между каналами не менее 30 дБ, рассогласование частотных характеристик - ие более ±3 дБ, иеидеитичность фазовых характеристик не более 20 . При переходе отстерео-

фонического варианта к моиофоннческому используют оба оконечных каскада. В отдельных случаях применяют биофоинческне процессоры, предназначенные для расширения электрическим путем стереобазы воспроизводимых стереофонических программ, а также для биофоннческой обработки стереосигналов.

Структурные схемы УЗЧ транзисторных приемников различных групп сложности рассмотрены иа рнс. 12.1 - 12.3.

12.9. Эксплуатационные удобства

Устройства индикации

В качестве индикаторов настройки используют стрелочные, мнннатюр-иые вакуумные накальные, газоразрядные н светодиодные индикаторы. Широко применяют стрелочные индикаторы - миниатюрные микроампертиет-ры, которые электрически хорошо согласуются с аналоговыми схемами приемников, позволяют создать простые конструкторские решения с миогочнслен-ными варнаитамн внешнего оформления. Использование индикаторов с цифровыми устройствами затруднено прнмеиеиием дополнительного звеиа - цифроаналогового преобразователя. Светодиодные индикаторы используют как в виде дискретных светодиодов, так н в виде набора светодиодоз (матриц). По яркости н размеру изображения уступают другим типам ниднкаторов, ио по току потребления, инзкнм рабочим напряжениям, долговечности, надежности, малой инерционности ие имеют себе равных. Питаются током любой формы. Широко применяются в приемниках с автономным питанием. Газоразрядные индикаторы большого распространения ие получили, поскольку плохо согласуются с иизкозольтиой элементной базой. В отдельных моделях использовались индикаторы типа светящегося столба изменяемой длины. Перечисленные индикаторы работают от специальных электронных схем (детекторов, фильтров, усилителей, ограничителей, согласующих каскадов, триггеров, электронных ключей, логических схем и пороговых устройств, реле, переключателей, исполнительных устройств), управляющее напряжение иа которые поступает от последних каскадов УПЧ, детекторного каскада [7, 8]. В приемниках высших групп сложности для формирования управляющего напряжения используют отдельные узкополосиые УПЧ, детекторы, частотные дискриминаторы точной иастройкн.

Накальные, светодиодные и стрелочные приборы используют также в качестве индикаторов стереобаланса (установление одинаковой выходной мощности левого и правого каналов УЗЧ), индикаторов фнксироваииой настройки (индикация включения поддиапазона с фиксированной настройкой), наличия стереопередачн (индикация наличия иапряжеиня поднесущей частоты), а также контроля разряда батарей (установление превышения заданного порога - см. структурные схемы рис. 12.1, 12.2).

Блоки фиксированных настроек

Предназначены для беспоисковой (фикснроваиной) настройки на ряд предварительно выбранных радковещательиых стаицнй. Применяются в приемниках средних групп сложности иа УКВ диапазоне (3...5 фиксированных настроек), в приемниках высших групп на УКВ, СВ, KB - см.
