Глава 4

ВХОДНЫЕ УСТРОЙСТВА

4.1. Общие сведения

{ходным устройством (ВУ) называют часть радиоприемного устройства, связывающую антенно-фидерную систему со входом первого каскада^кото-рым может быть усилитель сигнальной частоты, преобразователь или детектор. ВУ может быть представлено пассивным линейным четырехполюсником, состоящим из одного или нескольких селективных элементов, настроенных на фиксированные частоты или перестраиваемых в пределах заданного диапазона частот.

Антенна (А), как линейная система, может быть заменена эквивалентным генератором (рис. 4.1)

с внутренним сопротивлением 2д = +

+/-д, где - напряженность поля в

месте приема; - действующая высота

А. Параметры 2д, и эквивалентные

схемы приемных антенн приведены в (6, Pmi- оД

17, 18, 45, 83]. устройства

В зависимости от вида А входные устройства классифицируют как ВУ при ненастроенной и настроенной А. Первые предназначены для работы с различными А, внутреннее сопротивление которых комплексно, а параметры заранее неизвестны (вещательные приемники); вторые используются в случае работы от А с известным активным внутренним сопротивлением (профессиональная связь, СВЧ приемники). По диапазонам частот различают входные устройства ДВ, СВ, KB, метрового диапазона, в которых используют контуры с сосредоточенными постоянными, и ВУ дециметрового, сантиметрового, миллиметрового и децимиллиметрового диапазонов, в которых применяются коаксиальные, полосковые, микрополосковые и полые резонаторы. По числу селективных элементов ВУ разделяют на одноконтурные, двухконтурные, многоконтурные; по способу связи колебательной системы с А (фидером) и нагрузкой на ВУ с непосредственной, трансформаторной (автотрансформаторной), емкостной и комбинированной связью.

Требования, предъявляемые к ВУ, определяются назначением и группой сложности приемника. Диапазон рабочих частот характеризуют коэффициентом перекрытия = ftiJfi. ВУ должно обладать достаточно высокой селективностью, чтобы обеспечить заданное ослабление по зеркальному каналу и промежуточной частоте Ojq, а также уменьшить возможность возникновения комбинационных и перекрестных помех, обусловленных нелинейностью первого усилительного элемента. При этом ослабление на гра ницах полосы пропускания П^у должно быть не более допустимого

При возможности реализации в приемнике большого усиления его чувствительность £др Ap-is ограничивается внутренними шумами, глав ным образом шумами ВУ с учетом приведенных к нему шумов первого актив ного элемента. Последние определяются коэффициентом шума ВУ - Шву-

Резонансный коэффициент передачи ВУ

ВУО = BbixoZ-A,

где выхо - выходное напряжение при настройке ВУ на частоту сигнала, при приеме на магнитную антенну Kgyg = Uq/е.

В СВЧ приемниках и приемниках низких групп сложности стремятся получить наибольшее значение К^уо- приемниках средних и иысших групп сложности следует стремиться к увеличению коэффициента передачи ВУ только в том случае, если при этом выполняются требования по селективности и реальной чувствительности. При этом желательно обеспечить возможно меньшее изменение коэффициента передачи ВУ (преселектора при наличии УСЧ) в диапазоне рабочих частот.

Возможные изменения параметров А не должны вызывать изменения полосы пропускания б (Л^у) и расстройки входного контура относительно

других контуров преселектора 6 (/ову)> более допустимых. Такая же устойчивость АЧХ В У должна быть обеспечена относительно возможных изменений параметров нагрузки. По соображениям допустимого ухудшения чувствительности к селективности обычно принимают

б{/ову)/Лву <0,5; б(Лву)/Лву <:0,1 ... 0,3.

(4.2)

Полученные параметры схемных элементов ВУ должны быть конструктивно реализуемы.

4.2. Схемы входных устройств

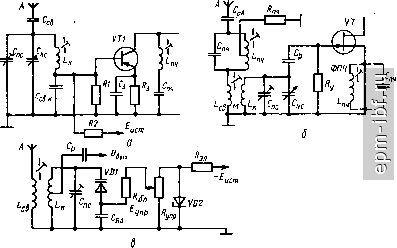

Типовые схемы ВУ приемников умеренно высоких частот приведены на рис. 4.2. Собственная резонансная частота колебательного контура может изменяться плавно или дискретно. Плавная перестройка может быть осуществлена изменением емкости или индуктивности. По конструктивным соображениям чаще применяют конденсатор переменной емкости C .

Широко применяется электронная настройка с помощью варикапов. При дискретной перестройке (профессиональные приемники) используют магазины емкостей или индуктивностей, переключение которых осуществляется специальными схемами, например на герконах.

Подстроечный конденсатор С^ введен для компенсации разбросов емкости элементов схемы. Связь колебательного контура с А осуществляют с помощью элементов L, С^, с нагрузкой - С . Конденсаторы Ср, Срд являются разделительными. Различие схем ВУ на биполярных и полевых транзисторах (рис. 4.2, а, б) заключается в связи колебательного контура со входом первого прибора - полевые транзисторы включают в контур полностью, биполярные транзисторы, имеющие большую входную проводимость, связывают с контуром частично. Селекция помехи с частотой, равной про-

Рнс. 4.2. Схемы входных устройств с ненастроенной антенной
