а 6 в

Рис. 4.6. Схемы входных устройств с магнитное антенной

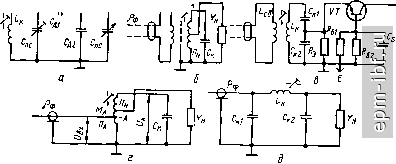

Рис. 4.7. Схемы входных устройств на KB и УКВ диапазонах

пользуется как элемент контура. Недостаток схемы - возможность противофазного сложенияпринимаемых сигналов. На рис. 4.6, в приведена схема - ВУ приемника 1 класса с раздельным включением ферритовой и наружных А, которая позволяет построить оба тракта оптимальным образом. В табл. 4.2 показана зависимость коэффициента передачи ВУ с ФА от частоты настройки при различных видах связи с нагрузкой. Различие характера зависимостей /Свуо (/) ч нО (/) обусловлено ростом действующей высоты ФА с частотой. Схема с внутриемкостной связью позволяет получить лучшее постоянство селективности и полосы пропускания по диапазону за счет того, что по мере роста частоты вносимое в контур сопротивление потерь уменьшается.

Для ВУ коротких волн характерно применение растянутых и полурастянутых диапазонов -один из возможных способов уменьшения коэффициента перекрытия при помощи включения дополнительных последовательного и параллельного конденсаторов показан на рис. 4.7, а.

ВУ приемников метровых волн, как правило, работают иа одной фиксированной частоте (в относительно узком диапазоне частот) при настроенной А. Для обеспечения режима бегущей волны в фидере применяют ряд согласующих устройств: трансформаторы, автотрансформаторы, делители. Поскольку ВУ не перестраивается, выбор вида связи с А особой роли ие играет. Конструктивно контуры ВУ представляют системы с сосредоточенными параметрами; на высших частотах метрового диапазона находят применение контуры переходного типа с высокой добротностью и широким диапазоном перестройки.

Наиболее универсальная схема ВУ с трансформаторной связью показана на рис. 4.7, б. Для устранения паразитной емкостной связи L - Z,, которая нарушает симметрию фидерной линии и искажает диаграмму направленности А, между катушками размещают электростатический экран. Подобная схема для вещательных приемников УКВ диапазона показана на рис. 4.7, е. Вследствие малого коэффициента перекрытия и ши-рокополосиости здесь можно отказаться от перестройки контура и производить согласование на центральной частоте.

Схема с двойной автотрансформаторной связью (рис. 4.7, г) - одна из наиболее распространенных. Применяется на частотах до 300 МГц при использовании несимметричного фидера. Схему с последовательным включением катушки индуктивности (двойной внутриемкостной связью), показанную иа рнс. 4.7, д, применяют в тех случаях, когда требуется повысить резонансную частоту ВУ.

4.3. Краткие теоретические сведения

Входные цепи с ненастроенной открытой антенной

Схема одноконтурного ВУ с комбинированной связью с А (рис. 4.3, е) и трансформаторной связью с нагрузкой (рис. 4.4, а). Ее анализ позволяет получить результаты в наиболее общем виде. Упростив стандартный эквивалент А, получим эквивалентную схему ВУ рнс. 4.8, а, где емкость схемы Cjj = + С^,д--Сдд, - собственная емкость индуктивности i-R. С^-емкость монтажа.

Проводимость нагрузки в основном определяется входной проводимостью усилительного прибора

Ее связь с контуром осуществляется при помощи обобщенного трансформатора нагрузки Грд с коэффициентом трансформации

н = вых/к = 1св.н1/Рк, (4-4)

где Хдзи - реактивное сопротивление связи с нагрузкой; - характеристическое сопротивление контура.

Переходя от генератора напряжения £д к генератору тока /д = /й)Сд£д и пересчитав сопротивление антенной цепи и нагрузки в контур

н.вн = н/ !; С^.вн = нСв. (4.5)

получим систему из двух связанных контуров (рнс. 4.8, б) - перестраиваемого и антенного с частотой Шд = 1 lYT. Полагая связь между конту-

Рис. 4.8. Эквивалентные схемы входного устройства с комбинированной связью с антенной

рами достаточно малой, приходим к эквивалентной схеме рис. 4.8, в с одним колебательным контуром:

к.и = + и.вн - нс + сх;

(4.6)

к.э = + вн + .вн = + (Гд + r )/Zl +

+ й,2У„ ? ],

возбуждаемым частотно-зависимым генератором тока

где - собственное сопротивление потерь колебательного контура; г^ - сопротивление потерь эквивалентного контура, нормированные величины I = со/сод, = MlL.

Отсюда коэффициент передачи ВУ

где л; = Qg [( / о) - (соо/со)] - обобщенная расстройка, эквивалентные добротность и резонансное сопротивление нагруженного контура;

о.5=СэРк.

Из формул (4.6), (4.8) следует

= Q/[l -Ь !А±1 + о^о/и

(4.8)

(4.9)

где Ro - эквивалентное сопротивление ненагруженного контура иа резонансной частоте.
