частоты и комбинационных помех:

<усч = <тз -<ву (5-)

необходимый коэффициент усиления при заданном уровне внутренних шу-

0 = (вых o/fBx о > 0 ТЗ. ffl < тз. (5-2)

установленная неравномерность АЧХ в заданной полосе пропускания

л < </? ТЗ при = const. , (5.3)

При этом желательно возможно меньшее изменение общего коэффициента передачи К^уКусц ((Oq) в диапазоне рабочих частот, а также сопряжение частоты настройки ВУ и УСЧ. Вследствие применения АЭ добавляются требования по допустимому уровню нелинейных искажений огибающей

г2 < S ТЗ- (5.4)

динамическому диапазону

D > (5.5) и коэффициенту устойчивости усилителя

> к та- (5.6)

где последний определяется через отношение резонансных эквивалентных сопротивлений входного контура

к = RoJRob>

- без учета влияния обратных связей; R - с учетом обратных свлзей и при самой неблагоприятной комбинации расстроек колебательных конг туров.

При проектировании УПЧ, реализующего основное усиление и селективность приемника, предъявляемые требования значительно возрастают < отношении коэффициента усиления (5.2), частотных искажений в пределах заданной полосы пропускания (5.3), устойчивости (5.6). Труднее обеспечить допустимые нелинейные искажения (5.4) и динамический диапазон (5.5). Взамен требований (5.1) вводится основное требование селективности по соседнему каналу с к с.к.13- обеспечения неравномерности АЧХ в пределах заданной полосы пропускания и селективности нормируют коэффициент прямоугольности k < пТЗ- Кроме перечисленных для обоих видов СУ требований необходимо обеспечить стабильность параметров усилителя при воздействии дестабилизирующих факторов в заданных условиях производства и эксплуатации. Для УПЧ специально оговаривают технологичность настройки многокаскадного усилителя. Для усилителей импульсных сигналов задают допустимые искажения формы импульсов и параметры переходных процессов.

5.2. Схемы селективных усилителей

Усилители сигнальной частоты

В усилителях сигнальной частоты [17, 83, 87, 95, 111, 120, 125] в области умеренно высоких частот среди схем с одним АЭ наибольшее распространение получили схемы с общим эмиттером Э (на биполярных транзисторах), общим истоком ОИ (на полевых транзисторах) с автотрансформаторным включением контура в цепь АЭ.

Схема с ОЭ (рис. 5.1, а) позволяет получить наибольшее усиление мощности вследствие относительно большого входного сопротивления. В качестве дискретного АЭ используют высокочастотные германиевые или кремниевые транзисторы, последние более экономичны и стабильны при повышенных рабочих температурах. Напряжения на электродах транзистора определяются сопротивлениями резисторов базового делителя R, R эмиттерной цепочки R, фильтра питания R. Конденсатор является блокировочным, Сф - фильтровым, Ср - разделительным. В схеме использована температурная стабилизация за счет отрицательной обратной связи по постоянному току в цепи эмиттера. При переносе базового делителя Rp R2 3 точки А в точку В вводится обратная связь по напряжению, эффективная при больших значениях R, что приводит к существенной потере мощности и необходимости в источнике питания повышенного напряжения. Разновидность схемы без резистора /?е2 ногда используют в простых приемниках. В схеме применен вариант параллельного питания входной цепи транзистора, при котором постоянная составляющая базового тока не протекает через контур, что повышает надежность работы усилителя. Вариант удобен при разводке многодиапазонных схем, но приводит к потере мощности полезного сигнала иа сопротивлении /?bi/B2/(/Bi + Bi) особенно существенной в каскадах с повышенной температурной стабильностью, где сопротивления резисторов базового делителя малы. Вариант схемы с последовательным питанием базовой цепи транзистора, свободный от указанного недостатка, показан на рис. 5.3.

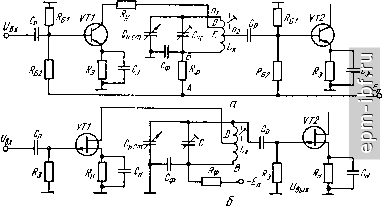

Рнс, 5.1, Схемы УСЧ с общим эмиттером (истоком)

Рис. 5.2. Схема УСЧ с ОЭ на интегральной схеме

Селективным элементом УСЧ служит одиночный LC-контур, включающий подстраиваемую катушку индуктивности L, конденсатор настройки C,(,.j (по конструкторским соображениям, как правило, ротор заземлен), конденсатор подстройки С^. Многоконтурные (обычно двухконтурные) системы в тракте сигнальной частоты применяют при повышенных требованиях к селективности. Особенностью СУ на биполярных транзисторах является частичное включение колебательного контура, как ко входу, так и к выходу АЭ, что обусловлено большими значениями входных, выходных и проходных проводимостей транзисторов. Выбор коэффициентов включения % и производят по соображениям, связанным с получением заданного усиления, устойчивости, селективности, неравномерности в заданной полосе пропускания, собственнйх шумов (в общем случае компромиссно).

При использовании полевых транзисторов наибольшее распространение получила схема с общим истоком (рис. 5.1, 6). Полевые транзисторы по сравнению с биполярными позволяют получить большее усиление напряжения и мощности, обладают более высоким входным и выходным сопротивлением, малой проходной емкостью (обеспечивают устойчивую работу даже на СВЧ), меньшим уровнем собственных шумов, обеспечивают малый уровень нелинейных и перекрестных искажений, более высокими быстродействием и термостабильностью. Назначение схемных элементов аналогично рассмотренному в предыдущей схеме. Резистор R- служит для создания напряжения смещения на затворе и для термостабилизации тока стока; резистор R - для подачи напряжения смещения затвора (сопротивления порядка МОм.). Поскольку полевые транзисторы обладают высоким входным сопротивлением, применяют полное включение контура в цепь затвора: полного включения в цепь стока обычно не используют по соображениям устойчивости.

Интегральные схемы по сравнению с аналогичными устройствами, выполненными на дискретных элементах, значительно повышают эффективность использования объема, надежность, экономичность. В настоящее время широкое распространение получили гибридные ИС, которые представляют собой сочетание пленочных пассивных и навесных активных элементов.

Схема УСЧ с ОЭ и автотрансформаторным включением контура, собранная на однотранзисторной ИС DAU представлена на рис. 5.2. ИС достаточно универсальна - предусмотрены различные варианты включения тран-
