Рис. 5.3. Схема УСЧ с ОЭ и трансформаторным включением контура

зистора, подключение блокировочного конденсатора к контактам 4, 5, 6 позволяет в широких пределах изменять крутизну проходной харак. теристики и входное сопротивление ИС.

На рис. 5.3 приведена схема УСЧ с ОЭ и трансформаторным включением контура в коллекторную цепь транзистора, обладающая примерно теми же качествами, что и УСЧ рис. 5.1, а с автотрансформаторным включением. Достоинство схемы заключается в том, что напряжение питания ие приложено к контуру, вследствие чего повышается надежность его работы. В такой схеме легче реализуется необходимая зависимость резонансного коэффициента усиления от частоты настройки (/) в пределах поддиапазона. Так, если при двойном автотрансформаторном включении контура в цепь АЭ можно принять Q3 = const, = nSR - nSQ(uaL= const, то в схеме рис. 5.3 характер зависимости Kg{f), как и во ВУ, определяется собственной частотой коллекторного контура = l/l/L. (Cjj-f С^ ,), где емкость схемы C(,jj включает емкость монтажа, собственную емкость катушки связи и при необходимости дополнительную емкость конденсатора С^ (см. гл. 4). Повысить равномерность усиления в поддиапазоне можно также, применяя тран-сформаторио-емкостную связь контура с выходом АЭ (конденсатор С^, показанный иа рис. 5.3 штриховой линией).

Различные варианты связи контура с нагрузкой (трансформаторная, автотрансформаторная, виутриемкостиая, комбинированная), а также зависимости коэффициента трансформации от частоты настройки для различных видов связи рассмотрены в гл. 4. Нагрузка имеет, какправило, активно-емкостный характер.

На рис. 5.4, а приведена схема резистивиого УСЧ, который используют на диапазонах ДВ, СВ. С повышением частоты увеличивается действие про-водимостей, шунтирующих резистор Ry (показаны штриховой линией), в результате чего коэффициент усиления заметно падает. Для уменьшения частотной зависимости коэффициента усиления выбирают значения R- =

UdKX

Рис. 5.4. Схемы УСЧ с ОЭ: о - с резистивноЛ нагрузкой; б - с параллельным питанием

Рис. 5. 5. Схема УСЧ с общей базой

5.6. Схема УСЧ с электронной настройкой

= 100...300 Ом. В отдельных случаях последовательно с R включают корректирующий дроссель.

На рис. 5.4, б приведена схема УСЧ с параллельным питанием стоковой цепи транзистора. Сопротивление Rq принимают существенно большим, чем эквивалентное сопротивление контура; если при этом напряжение питания транзистора оказывается недостаточным, вместо резистора Rq может быть включен дроссель с индуктивностью намного выше L. Поскольку напряжение не приложено к контуру, надежность его работы повышается. Изменение постоянной составляющей стокового тока не приводит к расстройке контура, которая может возникнуть вследствие изменения эффективной магнитной проницаемости сердечника катушки L. Упрощается коммутация многодиапазонных схем. Снижение постоянной времени переходной цепи уменьшает последействие импульсных помех. Недостаток схемы в дополнительном шунтировании контура и большем потреблении мощности от источников питания.

На частотах выше 30...40 МГц в УСЧ применяют схемы с ОБ (биполярные транзисторы), 03 (полевые транзисторы). Одна из таких схем с ОБ приведена на рис. 5.5. Назначение схемных элементов не отличается от рассмотренных выше. Контур усилителя полностью включается в выходную цепь транзистора (% = 1) и автотрансформаторно во входную цепь следующего каскада < 1). Основная особенность УСЧ с ОБ состоит в том, что вся переменная составляющая коллекторного тока протекает по цепн предыдущего каскада через контур Z-k.bx к.вх вследствие чего образуется стопроцентная отрицательная обратная связь. Это существенно увеличивает входную проводимость Увх.Б 21 = 5, что вызывает шунтирование входного контура /-к.в* к.вх и приводит к значительному повышению устойчивости и снижению коэффициента шума. С другой стороны, увеличение входной проводимости приводит к существенному потреблению мощности сигнала

УТ2 Iff fM

УТ2 h

г

-Си 5л

<?4

L-a-X -о +

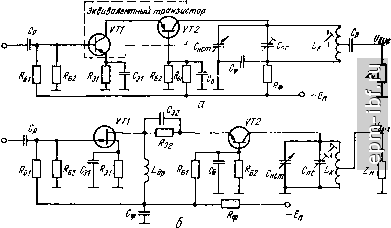

Рис. 5.7. Схемы каскодиых УСЧ

ВО ВХОДНОЙ цепи, в результате чего при одинаковом по сравнению с УСЧ с ОЭ коэффициенте передачи напряжения /Cpg /Cq каскад с ОБ дает меньшее усиление мощности Кр < Кр- Полученные выводы можно распространить иа схемы с ОЗ и ОС.

Схемы каскадов с ОК, ОС ие применяют из-за малого усиления и неустойчивой работы, вызванной положительной обратной связью.

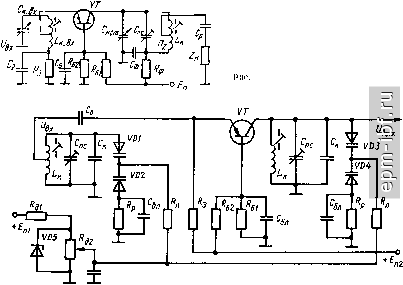

На схеме рис. 5.6. показан УСЧ с электронной настройкой при помощи варикапов VD1...VD4, емкость которых определяется управляющим напряжением смешения i/ynp. Варикапы включены встречно-последовательно для уменьшения влияния нелинейности их характеристик.

Каскодной схемой (КС) называют схему, содержащую два каскада с непосредственным (цепочечным) подключением первого иа вход второго без элементов связи. Лучшим по своим показателям является сочетание: ОЭ-ОБ (ОИ-ОЗ). КС находят широкое применение как УСЧ метрового диапазона в телевизионных, локационных и других специальных приемниках. Схемы каскодиых УСЧ приведены иа рис. 5.7.

Питание транзисторов VT1 и VT2 по постоянному току (рис. 5.7, а) осуществляется последовательно, при этом требуется вдвое большее иапря-
