жение источника питания. Заменив транзисторы VT1 и VT2 эквивалентным транзистором, показанным штриховой линией, КС можно рассматривать как один каскад, обладающий следующими свойствами:

малой внутренней обратной связью У]2КС~ -и^ц/У^гъ что примерно на два порядка ниже, чем в УСЧ с ОЭ. ОйШ1ечивд&тлрлу^еш jwco; кого устойчивого коэффициента усиления без использования нейтрализации; .....

коэффициент усиления.напряжения равен коэффициенту усиленинла-пряжения второго каскада Kqjq = К02 ~ Ко,

коэффициент усиления мощности равен коэффициенту усиления мощности первого каскада Кр = Kp = Овх2/вх1

коэффициент шума равен коэффициенту шума первого каскада = = ZZ/i + (Ш, - 1)/Кр1 lUi,

выходная проводимость КС меньше выходной проводимости УСЧ ОЭ 22кС~ -12 позволяет применить полное включение контура в цепь коллектора VT2 и обеспечить большую селективность. Схема обладает высоким входным сопротивлением.

Таким образом, КС позволяет сохранить преимущества УСЧ с ОБ, исключив ее недостатки. Полученный вывод можно распространить на КС типа ОИ - 03.

На рис. 5.7, б показан вариант КС с параллельным питанием двух каскадов, при котором требуется меньшее напряжение источника питания, представляющий собой гибридную КС, выполненную на полевом (VT1) и биполярном (VT2) транзисторах. Такое сочетание обеспечивает большое усиление мощности и высокое входное сопротивление. На рис. 5.7, в показана КС на двухтранзисторной ИС DA1.

В УСЧ, выполненных на ИС, широко применяют дифференциальные каскады (ДК). ДК (рис. 5.8, а) состоит из двух симметричных половин, каждая из которых включает транзистор и коллекторный резистор. Элементы VT1, VT2, Ri, Z?j2 образуют мостовую схему. При работе от дифференциального входа i/вх.д транзисторы VT1 и VT2 подают равные по амплитуде и противоположные по фазе сигналы. При этом изменения токов и коллекторных напряжений обоих транзисторов имеют противоположный характер, в результате чего на выходе ДК возникает разностное напряжение вых- Ри синфазной подаче Z/bx.c которая может быть вызвана наводками, нестабильностью питающих напряжений, изменением температуры среды и т. д., токи транзисторов и потенциалы коллекторов изменяются одинаково и при условии идеальной симметрии выходное напряжение i/gx ~ 0.

Это свойство 1озволяет обеспечить высокую помехоустойчивость, температурную стабильность, устойчивость к изменению питающих напряжений. Малая паразитная обратная связь между выходом и входом позволяет использовать ДК на частотах до 300 МГц без нейтрализации. ДК не требует блокировочных конденсаторов большой емкости и не усложняет технологию изготовления полупроводниковых ИС. ДК универсален - в сочетании с необходимыми внешними элементами может выполнять функции усиления, детектирования, преобразования частоты, ограничения, регулировку усиления, коммутации и др. Использование ЛК DA1 в качестве усилителя при работе

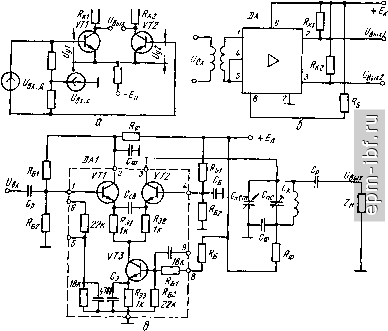

Рис. 5.8. Схемы дифференциальных усилителей

С дифференциальным (симметричным) входрм и выходом показано на рис. 5.8, б. Как видно из рис. 5.8, в, ИС включает две симметричные половины - транзисторы VT1, VT2 и токостабилизирующий транзистор VT3, который улучшает стабильность и подавление синфазной помехи. Резисторы i?32 создают в каждом плече схемы отрицательную обратную связь по току, что улучшает стабильность и линейность амплитудной характеристики УСЧ. На рис. 5.8, в показан пример использования ДК в качестве УСЧ с несимметричным входом, построенного по схеме О К-ОБ. В этом случае при подаче синфазных сигналов ф О, однако усиление синфазного сигнала меньше, чем парафазного. База одного из транзисторов заземляется, а сигнал подается иа базу другого. Соответственно выходной сигнал снимают с коллектора одного транзистора, а коллектор второго заземляют по переменному току. Усилитель имеет высокие входные и выходные сопротивления и хорошо сопрягается с внешними резонансными системами.

Способы повышения устойчивости УСЧ можно разделить иа пассивные и активные. Первые (основные) включают: целесообразный выбор высокочастотных АЭ с достаточно малой проходной проводимостью Kj: включение АЭ о ОБ, применение каскодиых схем; уменьшение связи АЭ с контуром, включение в коллекторные (стоковые) цепи АЭ аитипаразитиых резисторов = 50...200 Ом (см. рис. 5.1, а).

В качестве дополнительных могут быть использованы активные методы, проиллюстрированные на рис. 5.9. На схеме (а) показана последовательная нейтрализация внутренней связи с помощью цепочки ?дгСд элементы которой

3; i.V

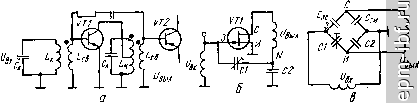

Рис. 5.9. Схемы УСЧ с нейгрализацней внутренней обратной связи

выбираются из условия Кд,= -У^- В приемниках высокой чувствительности (профессиональные, УКВ-ЧМ вещания, телевидения) в первом каскаде УСЧ применяют нейтрализацию проходной емкости С 12 по мостовой схеме. На рнс. 5.9, б, в показаны принципиальная и эквивалентная схемы такого вида.

Усилители промежуточной частоты

Усилители промежуточной частоты [17, 83, 87, 95, 120, 125, 111, 77, 45, 67, 100] представляют СУ с фиксированной настройкой, что позволяет реализовать значительно более эффективные селективные системы. В УПЧ с распределенной селекцией используют одноконтурные настроенные или взаимно расстроенные и двухконтурные LC-каскады. При этом каждый каскад вносит определенный вклад как в усиление сигнала, так и в обеспечение селективности. Такая структурная схема УПЧ целесообразна, когда при пониженных требованиях к селективности заданы относительно высокие требования по усилению, по конструкторским и технологическим соображениям, по эффективности регулировки полосы пропускания, универсальности и ряду других причин. В УПЧ с сосредоточенной селекцией функции селективности и усиления разделены между каскадами: усиление сигнала достигается широкополосными резонансными или апериодическими каскадами, а селективность и полоса пропускания определяются фильтром сосредоточенной селекции, который включают на входе УПЧ. Последняя структурная схема предпочтительнее по реальной помехоустойчивости, некритичиости к изменению параметров АЭ и устойчивости.

В УПЧ применяют различные виды фильтров: с LC-контурами, RC-u,e-пями, с электроакустическими и цифровыми системами. В настоящее время 1С-фильтры еще достаточно распространены благодаря своей универсальности: возможности применения УПЧ с распределенной и сосредоточенной селекцией, широкополосных (Я р > 0,05) и узкополосных (Я о < 0,05) селективных систем, возможности формирования необходимых АЧХ и ФЧХ, широкому частотному диапазону, технологичности. Кроме того катушки индуктивности являются единственным средством компенсации паразитных емкостей и комплексного согласования полных сопротивлений. Вместе с тем /,С-фильтры имеют принципиальные недостатки, связанные с трудностями перехода к планарным конструкциям и интеграции. Так, катушки индуктивности иа частотах ниже 50 МГц сегодня не имеют эффективных конструкторских решений в микроисполнении в связи с тем, что их добротности обрат-нопропорциональны квадрату линейных размеров. Технология изготовления
