УЗЧ

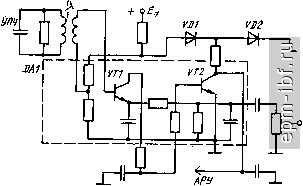

Рис. 8.12. Схема транзисторного детектора на интегральной схеме

Пример транзисторного Д в интегральном исполнении показан на рис. 8.12, где УТ1 - эмиттерный Д; VT2 - УПТ системы АРУ.

Импульсные детекторы {ИД,). При обработке последовательности радиоимпульсов (рис. 8.13, а) различают задачи импульсного и пикового детектирования. В первой с помощью Д радиоимпульсов (ДРИ) требуется получить видеоимпульсы (рис. 8.13, б), которые несут информацию о продолжительности или временном положении. ДРИ должен воспроизвести огибающую импульса с искажениями не более заданных (8.3). Для этого постоянная времени нагрузочной цепи

7н - Сн т„. (8.15)

где - период несущего колебания; - продолжительность импульса. Пиковые Д, работающие в системах АРУ и АПЧ, воспроизводят закон изменения амплитуд последовательности радиоимпульсов (рис. 8.13, в). Эта задача может быть решена методом однократного или двухкратного детектирования. В первом варианте применяют пиковый Д радиоимпульсов (ПДРИ), на выходе которого сразу получают необходимое выходное напряжение. Постоянная времени ПДРИ должна быть увеличена на несколько порядков относительно (8.15):

7 иС Г„, (8.16)

где Т - период следования импульсов; - период модуляции. При двухкратном детектировании сигнал преобразуется с помощью ДРИ в видеоимпульсы, которые после прохождения видеоусилителя поступают на пиковый Д видеоимпульсов (ПДВИ), выделяющий их огибающую. Постоянную времени ПДВИ устанавливают из двойного неравенства (8.16). Двухкратное детектирование обеспечивает возможность дополнительного усиления с помощью видеоусилителя, а также селекции видеоимпульсов. На рис. 8.13, г, д приведены графики, поясняющие работу ПДРИ и ПДВИ.

Наибольшее распространение получили диодные Д радиоимпульсов, поскольку их малое внутреннее сопротивление позволяет уменьшить искажения формы видеоимпульсов. Типовая схема диодного ДРИ показана на рис. 8.14, а, где /?вхВУ вхВУ ~ входные параметры видеоусилителя, сх + мн - емкость схемы. Схема устойчиво работает с импульсами

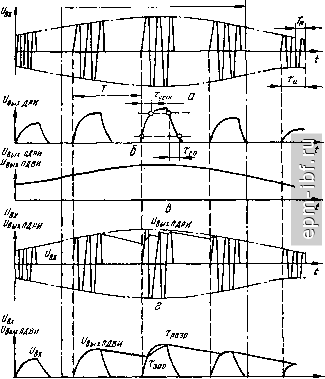

Рнс. 8.13. Диаграммы работы импульсного детектора

ОтУПЧ I Т КЗ ] 7

Сд !

-0-/7

ОтДРИ

-II-

п ГпП 3 П'

Ч ПЧ1

Рис, 8,14. Схемы импульсных детекторов

Omy/lf.

Рнс. 8.15. Схемы детекторов мгновенных н средних значений

микросекундной длительности и частотами з'аполнения порядка десятков МГц. Введение корректирующего дросселя Lp последовательно с уменьшает время установления на 40...50 %. Для подавления выходного напряжения с частотой, близкой к промежуточной, применяют заградительный фильтр 1ф, С£ф, где С£ф представляет собственную емкость дросселя

Для схемы ПДРИ (рис. 8.4, б) характерно разделение нагрузки = = + ? 2- Это вызвано тем, что требуется получить большую постоянную времени цепи разряда конденсатора при допустимом различии нагрузок Д по постоянному и переменному току 1. Условие (8.16) следует уточнить:

10Г</? /? брС„/(/? + /? бр)</Т^2уйм„, (8.17)

что предъявляет высокие требования к обратному сопротивлению диодов.

ПДВИ обычно выполняют по схеме параллельного Д, на который подается напряжение с выхода видеоусилителя (рис. 8.14, б). Заряд конденсатора Сц происходит через открытый диод VD и коллекторный резистор видеоусилителя Тдар = [Ri + R Сц, разряд ~ на сопротивление нагрузки и закрытый

ДИОД Vp = н обрСн/( н + обр) т^зар- Выбор параметров схемы задает пиковый режим детектирования при условии безынерционности по огибающей (8.17).

Кроме Д, безынерционных по огибающей, в ряде специальных приложений используют Д мгновенных значений (ДМЗ), которые представляют собой безынерционные Д (рис. 8.15, а). Безынерционность достигается исключением емкости нагрузки. В качестве примера рассмотрена работа идеализированного ДМЗ при детектировании узкополосного случайного процесса. Как видно из рис. 8.16, а, б, постоянная составляющая выходного напряжения не выделена и детектирование происходит с углом отсечки 0=90°. Для увеличения представительности процесса нередко применяют схему двухтактного ДМЗ. Последовательность (t) используют для выделения необходимых признаков принимаемого случайного процесса (амплитуды, фазы, продолжительности импульсов). В качестве такого признака в трактах обнаружения и измерительных трактах часто используют постоянную составляющую Ug (i) на интересующем нас интервале наблюдения Г (рис. 8.16, б). Д, выделяющие постоянную составляющую, вызывают детекторами средних значений (ДСЗ). Последние представляют собой совокупность ДМЗ и интегратора И (рис. 8.15, б):

Г

и4(Г)=7йО=4г ( з(0*,
