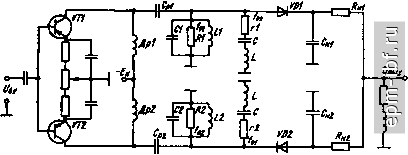

Рис. 9.17. Частотный дискриминатор с имно расстроенными контурами

хо1 = 2Д/оСэ1 о1 = 02 = 2Д/оСэ2 в2 = ха = 2AfaQjfg. Поскольку любому значению девиации Д/ соответствует обобщенная расстройка = 2AfQJfg, то напряжения на выходе каждого из АД равны вых i = fKiCfli/

lV\ + (01 - m). t/рых 2 = к2Хд2/ + (л^оа - m)- При /Сд, = /Сд2 = /Сд

И равенстве t/, = f/2> достигается при > Qgi неравенством характеристических сопротивлений контуров Pj < Pi, уравнение СДХ

вых = к/Сд[1 1 + (л; - х^)- 1/V 1 + + хтп (9.8)

В этом выражении только последний сомножитель является функцией частоты; его принято называть обобщенной СДХ -(х). График этой функции приведен на рис. 9.17, е. Поскольку ф (л;) является нечетной симметричной функцией от x, то вых должно содержать четных гармоник. Для выбора из семейства характеристик рис. 9. 17, в рабочей характеристики необходимо использовать условие линейности центральной части ф (л;), что достигается при хд = ± 11,5. Несмотря на то, что схемы рис. 9.17, а, б описаны одним уравнением (9.8), следует иметь в виду, что в схеме рис. 9.17, б резонанс в контуре, образованном с емкостями монтажа, обусловливает некоторую асимметрию СДХ. Последнее обстоятельстве позволяет использовать этот ЧДС только при малых относительных девиациях Д / = 10 ... 10~*. При больших девиациях широко применяется система рис. 9.17, а. Однако и она при значительных относительных девиациях (0,01...0,1) имеет асимметричную характеристику. В этом случае хорошие результаты дает применение ЧДС с корректирующими контурами (рис. 9.18). Последний представляет собой ЧДС с взаимно расстроенными параллельными контурами, которые зашунтированы последовательными. Частоты настройки последовательных контуров совпадают с резонансными частотами параллельных контуров противоположных плеч. Назначение последовательных контуров - корректировать СДХ ЧДС, выполненного по схеме рис. 9.17, а.

Рис. 9.18. Частотный дискриминатор с корректирующими контурами

Рнс. 9.19. Частотный дискриминатор с взаимно связанными контурами

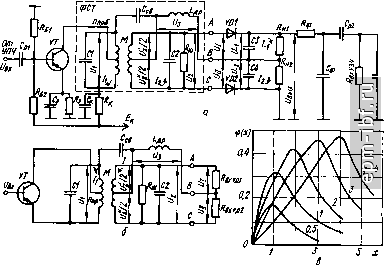

Частотный дискриминатор со связанными контурами. Одна из наиболее распространенных схем ЧДС (рис. 9.19, а) содержит преобразователь вида модуляции, выполненный на транзисторе VT и фазосдвигающем трансформаторе (ФСТ) с двумя связанными настроенными контурами, и два AM детектора на встречно включенных диодах VD1 к VD2. Заменим диоды их входными сопротивлениями R д1 и 7? дз (РИс. 9.20, б). Векторная диаграмма ФСТ для случая, когда частота входного сигнала равна собственной частоте контуров, приведена на рис. 9.20, а. Поскольку для сигнала = / контур

представляет активное сопротивление, ток совпадает с э. д. с по фазе и образует на обоих плечах индуктивности Ц падения напряжения U2/2 и 2. Вследствие того, что в цепочке формирования опорного напряжения i а)о/.др I > I l/a)oC(.g I, векторы и можно считать синфазными. Выходные напряжения ФСТ по модулю равны

о 0,i 0,2 0,3 0,4 0,5йГ,МГц

г д

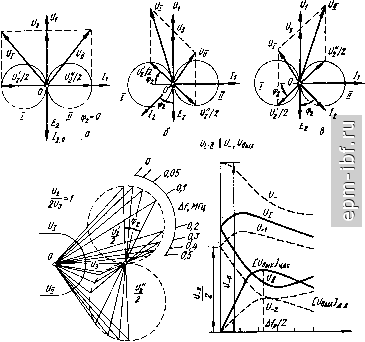

Рис. 9.20. К рассмотрению формирования детекторных характеристик дифференциальных

частотных детекторов

Для случая /е > /о векторная диаграмма принимает вид, показанный на рис. 9.20, 6. Поскольку реактивное сопротивление вторичного контура становится индуктивным, между э. д. с. Яд и током /. возникает фазовый сдвиг Ф2 О, вследствие чего Ц/[1>Ц/ц|. Если частота входного сигнала уменьшается, то характер неравенства изменяется-рис. 9.20, е. Для нахождения непрерывной зависимости выходных напряжений ФСТ {/, и f/jj от расстройки частоты Д/ = - / следует повторить описанное векторное построение достаточное количество раз в диапазоне частот (рис. 9.20. г, 5). Для перехода к выпрямленным напряжениям и 6 . использована эквивалентная схема рис. 9.21, где высокочастотная часть заменена двумя эквивалентными генераторами напряжения {/, и f/ . Каждый из диодов имеет свою цепь как по высокой частоте, так н по постоянному току, т. е. детекторную систему можно рассматривать как два отдельных диодных Д амплитудно-модулиро-ванных сигналов {/, и последовательного типа с равными и постоянными углами отсечки

0J = 02 = О т/ Зя/5д/? = const. Отсюда следует, что зависимости t/ , 2 (М) подобны jj (Д/)

fy i =t/ncos0,

(9.9,

= (У, cos (
